Geberit Mapress Kupfer T-Stück reduziert D 28mm, D1 22mm, D2 28mm, 61261

Geberit Mapress Kupfer T-Stück reduziert D 28mm, D1 22mm, D2 28mm, 61261

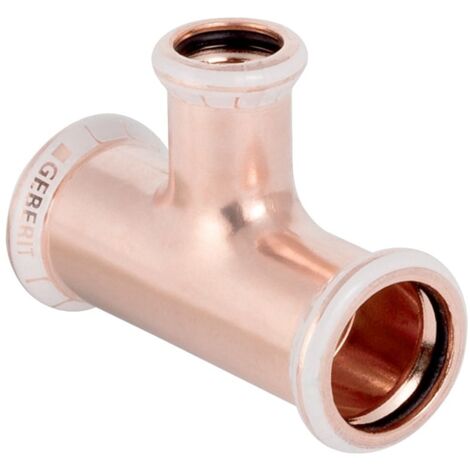

Das Geberit Mapress Kupfer T-Stück ermöglicht eine zuverlässige Abzweigung in Kupferrohr-Installationssystemen für Haustechnik, Industrie und Schiffbau. Das Bauteil ist für eine dauerhafte, zugfeste Verbindung konzipiert und zeichnet sich durch eine hohe Materialqualität aus.

Zuverlässige Verbindungstechnik

Das T-Stück besteht aus hochwertigem Cu-DHP Kupfer (CW024A). Die Pressmuffen sind mit einem Pressindikator ausgestattet, der eine einfache Kontrolle der Verpressung ermöglicht. Zur Sicherheit während der Lagerung und Montage ist das Bauteil mit einem transparenten Schutzstopfen versehen. Die Konstruktion ist zudem unverpresst undicht, was eine schnelle Dichtigkeitsprüfung der Anlage vor der finalen Verpressung unterstützt.

Material und Anwendung

Das Fitting ist für Trinkwasseranwendungen gemäß UBA-Konformität geeignet. Mit einem Abgangswinkel von 90 Grad ermöglicht das Bauteil eine präzise Leitungsführung. Die Dichtung aus CIIR sorgt für eine sichere Abdichtung im System.

Die Kombination aus bewährter Kupferqualität und durchdachter Presskontur macht dieses T-Stück zur idealen Wahl für anspruchsvolle Rohrleitungssysteme. Durch die Eigenschaft der unverpressten Undichtigkeit wird die Installationssicherheit erhöht, während die Trinkwasserkonformität einen vielseitigen Einsatz in der Gebäudetechnik sicherstellt. Mit einem Außendurchmesser von 28 mm am Hauptstrang und einem 22 mm Abgang bietet das Bauteil eine passgenaue Lösung für effiziente Installationen.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Außendurchmesser Anschluss 1: 28 mm
• Außendurchmesser Anschluss 2: 22 mm
• Außendurchmesser Anschluss 3: 28 mm
• Winkel: 90 °
• Dichtungsmaterial: CIIR
• Nennweite: 25 / 20 / 25

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 61261
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Kupfer
• Werkstoffgüte Anschluss 3: Cu-DHP (CW024A)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Nenndurchmesser Anschluss 3: DN 25
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 22
• Rohraußendurchmesser Anschluss 3: 28
• Länge Anschluss 1: 42
• Länge Anschluss 2: 41
• Arbeitslänge Anschluss 1: 19
• Arbeitslänge Anschluss 2: 20
• Länge Anschluss 3: 42
• Arbeitslänge Anschluss 3: 19
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Mehrteilig: nein
• Trinkwasserkonform nach UBA: Ja
