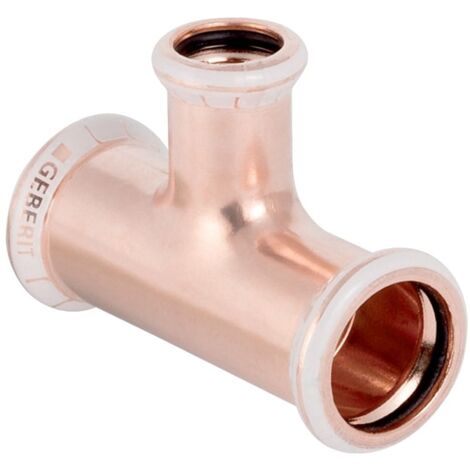

Geberit Mapress Kupfer T-Stück reduziert, D 35mm, D1 28mm, D2 35mm, 61215

Geberit Mapress Kupfer T-Stück reduziert, D 35mm, D1 28mm, D2 35mm, 61215

Dieses T-Stück aus Kupfer dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil ist für Trinkwasseranwendungen geeignet und besteht aus hochwertigem Cu-DHP Kupfer. Dank der Pressmuffen ermöglicht es eine effiziente Installation in Rohrleitungssystemen.

Zuverlässige Verbindungstechnik

Das Fitting ist für eine zugfeste Verbindung konzipiert. Die Ausführung als T-Stück mit einem Winkel von 90 Grad erlaubt eine präzise Abzweigung innerhalb des Leitungssystems. Zur Erhöhung der Sicherheit bei der Montage verfügt das Bauteil über einen Pressindikator. Zudem ist das System im unverpressten Zustand undicht, was eine einfache Leckageerkennung während der Druckprüfung ermöglicht. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Innere vor Verschmutzungen bis zur Montage.

Material und Anwendung

Gefertigt aus dem Werkstoff Cu-DHP (CW024A) gemäß DIN EN 1412, bietet das Fitting eine hohe Beständigkeit. Die Abdichtung erfolgt über einen integrierten Dichtring. Das Bauteil ist für den Einsatz in Trinkwasserinstallationen konzipiert und zeichnet sich durch eine passgenaue Fertigung aus.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Winkel: 90 °
• Rohraußendurchmesser Anschluss 1: 35 mm
• Rohraußendurchmesser Anschluss 2: 28 mm
• Rohraußendurchmesser Anschluss 3: 35 mm
• Nennweite: DN 32 / 25 / 32

Das T-Stück überzeugt durch seine Eignung für anspruchsvolle Versorgungsanwendungen. Mit einem Rohraußendurchmesser von 35 mm an den Hauptanschlüssen und einer reduzierten Abzweigung von 28 mm bietet es Flexibilität bei der Dimensionierung von Rohrleitungen. Die Kombination aus hochwertigem Kupferwerkstoff und der bewährten Pressverbindungstechnik sorgt für eine langlebige Installation.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 61215
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Kupfer
• Werkstoffgüte Anschluss 3: Cu-DHP (CW024A)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Nenndurchmesser Anschluss 3: DN 32
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Rohraußendurchmesser Anschluss 2: 28
• Rohraußendurchmesser Anschluss 3: 35
• Länge Anschluss 1: 50
• Länge Anschluss 2: 55
• Arbeitslänge Anschluss 1: 24
• Arbeitslänge Anschluss 2: 32
• Länge Anschluss 3: 50
• Arbeitslänge Anschluss 3: 24
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Mehrteilig: nein
• Trinkwasserkonform nach UBA: Ja
