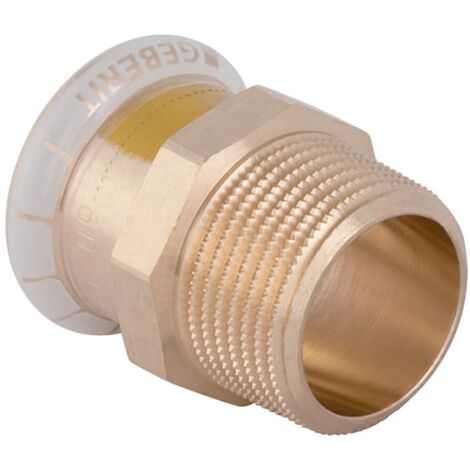

Geberit Mapress Kupfer Übergang mit Außengewinde Gas, D 15mm, R 3/4", Rotguss bleifrei

Geberit Mapress Kupfer Übergang mit Außengewinde Gas, D 15mm, R 3/4", Rotguss bleifrei

Dieser Übergang aus bleifreiem Rotguss ermöglicht eine sichere Verbindung zwischen Kupferrohrsystemen und Komponenten mit Außengewinde in Gasinstallationen. Das Bauteil ist für den Einsatz mit Natur- und Flüssiggasen konzipiert.

Zuverlässige Verbindungstechnik

Der Fitting verfügt über eine Pressmuffe mit der Kontur M. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht ist, was eine einfache Kontrolle während der Montage ermöglicht. Der gelbe Schutzstopfen an der Pressmuffe dient als Kennzeichnung für den Gasbereich und schützt das Innere vor Verunreinigungen.

Material und Dichtungskonzept

Das Bauteil besteht aus bleifreiem Rotguss. Für die Dichtigkeit sorgt ein integrierter Dichtring aus hydriertem Acrylnitrilbutadien-Kautschuk (HNBR) in Gelb, der auf die Anforderungen von Gasmedien abgestimmt ist. Die Verbindung ist zugfest ausgeführt und sorgt für Stabilität innerhalb des Leitungssystems.

Die Kombination aus bleifreiem Rotguss und HNBR-Dichtring ermöglicht eine sichere Installation in Gasleitungen. Mit einem Rohraußendurchmesser von 15 mm und einem kegeligen Außengewinde von 3/4 Zoll bietet der Übergang eine präzise Passform. Die kompakte Bauweise mit einer Länge von 3,8 cm erleichtert die Montage bei begrenzten Platzverhältnissen.

Technische Daten

• Werkstoff: Rotguss (bleifrei)
• Rohraußendurchmesser: 15 mm
• Außengewinde: 3/4 Zoll (kegelig)
• Dichtungsmaterial: HNBR (gelb)
• Länge: 3,8 cm
• Nennweite: DN 12
• Konturcode: M

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34675
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 38
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Länge Anschluss 1: 20
• Länge Anschluss 2: 18
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
