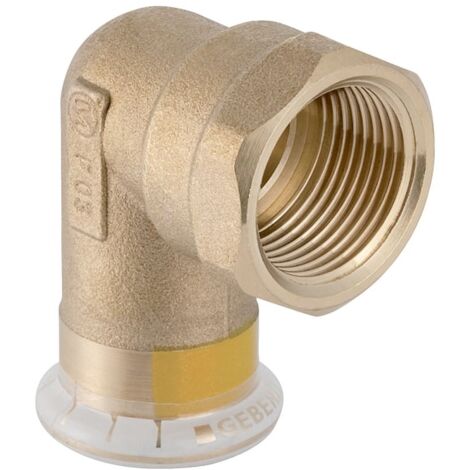

Geberit Mapress Kupfer Übergangswinkel 90 Grad mit Innengewinde Gas CW602N, d 15mm, Rp 1/2″

Geberit Mapress Kupfer Übergangswinkel 90 Grad mit Innengewinde Gas CW602N, D 15mm, Rp 1/2"

Dieser Übergangswinkel aus entzinkungsbeständigem Messing ermöglicht eine zuverlässige Verbindung zwischen Kupferrohrleitungen und Komponenten mit Innengewinde in Gasinstallationen. Das Bauteil ist für den Einsatz mit Natur- und Flüssiggasen konzipiert und zeichnet sich durch eine hohe Materialqualität aus. Dank der bewährten Pressverbindungstechnik lässt sich das System effizient montieren.

Zuverlässige Gasinstallation

Der Winkel ist für die Verwendung in Gasversorgungssystemen optimiert und besteht aus dem Werkstoff CW602N. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht ist, wodurch eine einfache Kontrolle während der Installation möglich ist. Der gelbe Dichtring aus HNBR bietet die notwendige Beständigkeit gegenüber den geführten Gasmedien.

Technische Daten

• Werkstoff: DR-Messing CW602N
• Rohraußendurchmesser: 15 mm
• Innengewinde: Rp 1/2 Zoll
• Winkel: 90 Grad
• Dichtungsmaterial: HNBR
• Länge: 3,6 cm
• Z-Maß: 1,6 cm

Die Kombination aus hochwertigem Messing und der präzisen Pressmuffe sorgt für eine dauerhaft zugfeste Verbindung. Mit einem Rohraußendurchmesser von 15 mm und einem zylindrischen Innengewinde von 1/2 Zoll ist dieser 90-Grad-Winkel ideal für anspruchsvolle Gasinstallationen geeignet. Die gelbe Kennzeichnung am Schutzstopfen und am Dichtring dient der schnellen Identifikation für den vorgesehenen Einsatzbereich.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34725
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Messing
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Länge Anschluss 1: 36
• Länge Anschluss 2: 27
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 17
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: CuZn36Pb2As (CW602N)
