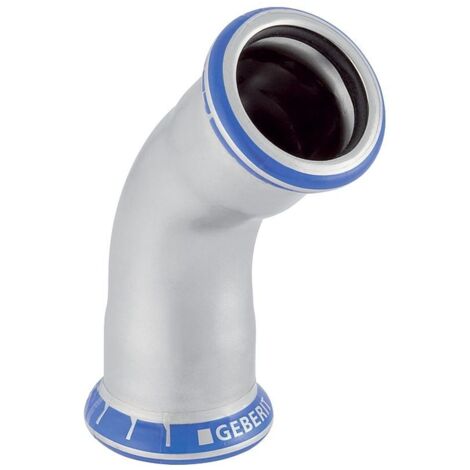

Geberit Mapress Edelstahl Bogen 45 Grad, DN 20, 22mm, CrNiMo-Stahl, 30604

Geberit Mapress Edelstahl Bogen 45 Grad, DN 20, 22mm, CrNiMo-Stahl, 30604

Der Geberit Mapress Edelstahl-Bogen mit 45 Grad Winkel ermöglicht eine präzise Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das aus CrNiMo-Stahl 1.4401 gefertigte Formstück ist für Trinkwasserinstallationen gemäß UBA-Vorgaben geeignet und zeichnet sich durch eine hohe Materialbeständigkeit aus.

Sicherheit und Montage

Das System ist im unverpressten Zustand undicht, was eine schnelle Kontrolle während der Installation ermöglicht. Ein integrierter Pressindikator unterstützt die visuelle Überprüfung der fachgerechten Verpressung. Die beidseitigen Pressmuffen sind mit transparenten Schutzstopfen versehen, um die Sauberkeit bis zur Montage zu bewahren. Die Dichtung aus CIIR schwarz sorgt für eine dauerhafte Verbindung.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 20
• Rohraußendurchmesser: 22 mm
• Winkel: 45 °
• Länge: 3,2 cm
• Z-Maß: 1,1 cm
• Dichtungsmaterial: CIIR

Durch die robuste Materialwahl aus Edelstahl 316 und die präzise Fertigung bietet dieses Bauteil eine zugfeste und langlebige Lösung für anspruchsvolle Rohrleitungssysteme. Mit einem Nenndurchmesser von DN 20 und einem Rohraußendurchmesser von 22 mm ist der Bogen optimal auf die Anforderungen moderner Versorgungssysteme abgestimmt und unterstützt eine effiziente sowie sichere Installation.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 30604
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Länge Anschluss 1: 32
• Länge Anschluss 2: 32
• Arbeitslänge Anschluss 1: 11
• Arbeitslänge Anschluss 2: 11
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
