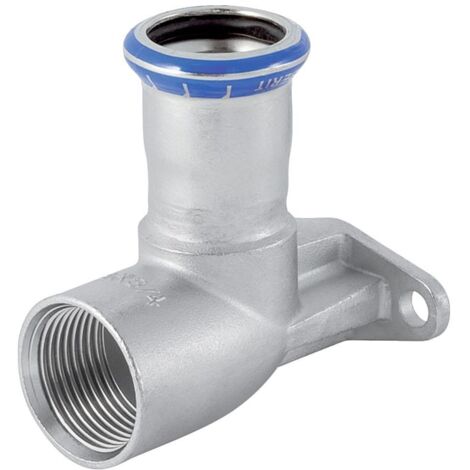

Geberit Mapress Edelstahl Anschlusswinkel 90 Grad abgesetzt Außendurchmesser 22mm

Geberit Mapress Edelstahl Anschlusswinkel 90 Grad abgesetzt Außendurchmesser 22mm

Der Geberit Mapress Edelstahl Anschlusswinkel ermöglicht eine zuverlässige 90-Grad-Verbindung in Installationssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil aus hochwertigem CrNiMo-Stahl 1.4401 zeichnet sich durch seine robuste Verarbeitung und die Eignung für Trinkwasseranwendungen aus. Dank der integrierten Pressmuffe mit Pressindikator ist eine sichere Montage möglich.

Zuverlässige Verbindungstechnik

Der Anschlusswinkel ist für den dauerhaften Einsatz in anspruchsvollen Umgebungen konzipiert. Die Konstruktion verfügt über zwei Befestigungspunkte, die für eine stabile Fixierung sorgen. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft unverpresst undicht, die eine Überprüfung der Verbindung während der Installation unterstützt. Der Dichtring aus CIIR in Schwarz sorgt für eine dauerhafte Abdichtung im System.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Außendurchmesser: 22 mm
• Gewindemaß: 3/4 Zoll
• Winkel: 90 °
• Nennweite: DN 20
• Mediumtemperatur: 0 - 70 °C
• Konturcode: M

Die Kombination aus hochwertigem Edelstahl und präziser Fertigung macht diesen Anschlusswinkel zu einer langlebigen Komponente für professionelle Versorgungssysteme. Mit einem Außendurchmesser von 22 mm und einem 3/4 Zoll Innengewinde bietet das Bauteil eine passgenaue Lösung für vielfältige Anforderungen. Die Trinkwasserkonformität nach UBA unterstreicht die Eignung für sensible Einsatzbereiche, während der transparente Schutzstopfen die Pressmuffe bis zur Montage vor Verunreinigungen schützt.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 33427
• Form: rechtwinklig
• Oberflächenschutz: unbehandelt
• Anschluss: Pressmuffe
• Werkstoffgüte: Edelstahl 316 (1.4401)
• Werkstoff des Gehäuses: rostfreier Stahl
• Gewindemaß Armatur: 3/4 Zoll
• Mit Verbindungsanzeige: nein
• Mit Schutzkappe: ja
• Nenndurchmesser Anschluss 2: DN 20
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 54
• Länge Anschluss 2: 34
• Arbeitslänge Anschluss 1: 33
• Länge Anschluss 3: 31
• Länge ab Wandplatte: 65
• Mediumtemperatur (Dauerbetrieb): 0 - 70
• Nenndurchmesser Anschluss 1: DN 20
• Systemgebunden: ja
• Konturcode: M
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
