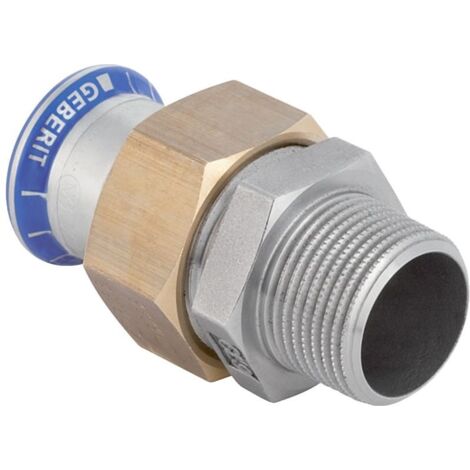

Geberit Mapress Edelstahl Übergangsverschraubung mit Außengewinde d 22mm, R 3/4″

Geberit Mapress Edelstahl Übergangsverschraubung mit Außengewinde D 22mm, R 3/4"

Diese Übergangsverschraubung aus CrNiMo-Stahl 1.4401 ermöglicht eine zuverlässige Verbindung zwischen dem Geberit Mapress Edelstahl-Presssystem und Komponenten mit Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch seine Trinkwasserkonformität aus. Die Konstruktion ist auf eine zugfeste Installation ausgelegt.

Zuverlässige Verbindungstechnik

Die Verschraubung verfügt über eine Pressmuffe mit Pressindikator zur visuellen Kontrolle der Verpressung. Ein Sicherheitsmerkmal ist die Eigenschaft unverpresst undicht, wodurch Fehlverbindungen bei der Druckprüfung sofort erkannt werden. Der transparente Schutzstopfen an der Pressmuffe bewahrt das Innere vor Verunreinigungen bis zur Montage.

Material und Beständigkeit

Gefertigt aus korrosionsbeständigem Edelstahl 1.4401, bietet das Fitting eine hohe Langlebigkeit. Die Abdichtung erfolgt über einen Dichtring aus CIIR sowie eine Flachdichtung aus EPDM, die einen sicheren Betrieb bei Mediumtemperaturen von 0 bis 100 °C ermöglicht. Die Überwurfmutter besteht aus Messing und sorgt für eine stabile mechanische Verbindung.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Rohraußendurchmesser: 22 mm
• Außengewinde: R 3/4 Zoll
• Nennweite: DN 20
• Temperaturbereich: 0 bis 100 °C
• Länge: 6,8 cm
• Höhe: 4,7 cm

Durch die Kombination aus robustem Edelstahl und präziser Systemtechnik eignet sich dieses Bauteil ideal für anspruchsvolle Installationen. Mit einem Rohraußendurchmesser von 22 mm und einem R 3/4 Zoll Außengewinde bietet es eine passgenaue Lösung für den Übergang zwischen Presssystem und Gewindeanschluss. Die EPDM-Flachdichtung und der CIIR-Dichtring ermöglichen dabei eine dauerhafte Dichtheit im Temperaturbereich bis 100 °C.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 35335
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 68
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 21
• Länge Anschluss 2: 47
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
