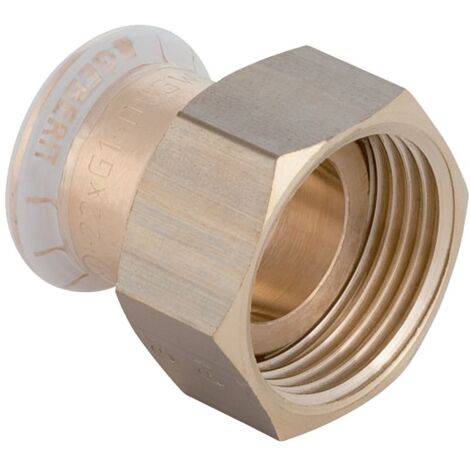

Geberit Mapress Kupfer Übergang mit Überwurfmutter, D 15mm, ID 13mm, G 3/4", Rotguss bleifrei

Geberit Mapress Kupfer Übergang mit Überwurfmutter, D 15mm, ID 13mm, G 3/4", Rotguss bleifrei

Dieser Übergang aus bleifreiem Rotguss ermöglicht eine Verbindung zwischen Kupferrohrsystemen und Komponenten mit Außengewinde. Das Bauteil ist für den Einsatz in der Trinkwasserinstallation sowie in Fernwärmeheizungssystemen konzipiert.

Verbindungstechnik

Der Fitting verfügt über eine Pressmuffe für den Anschluss an Kupferrohre mit einem Außendurchmesser von 15 mm sowie eine Überwurfmutter aus Messing mit einem 3/4 Zoll Gewinde. Die Konstruktion ist auf Dichtigkeit ausgelegt. Unverpresste Verbindungen sind bis zu einem Durchmesser von 54 mm undicht, was eine einfache Kontrolle bei der Druckprüfung ermöglicht.

Einsatzbereich und Beständigkeit

Das System ist für eine Mediumtemperatur von bis zu 100 °C bei Verwendung der EPDM-Flachdichtung ausgelegt. Für Anwendungen im Bereich der Fernwärmeheizung ist eine Beständigkeit bis zu 120 °C gegeben. Die Eignung für Trinkwasser nach UBA-Vorgaben unterstreicht die Vielseitigkeit des Fittings.

Technische Daten

• Material: Rotguss (bleifrei)
• Rohraußendurchmesser: 15 mm
• Gewindeanschluss: 3/4 Zoll
• Nennweite: DN 12
• Länge: 3,7 cm
• Z-Maß: 1,1 cm
• Max. Temperatur (Fernwärme): 120 °C
• Max. Temperatur (EPDM-Dichtung): 100 °C

Die Kombination aus Rotguss und präziser Fertigung unterstützt eine Installation in Rohrleitungsnetzen. Mit einer Baulänge von 3,7 cm und einem Z-Maß von 1,1 cm lässt sich der Übergang platzsparend integrieren. Die Eignung für Trinkwasser nach UBA-Vorgaben sowie die Temperaturbeständigkeit bis 120 °C bei Fernwärme machen das Bauteil zu einer Lösung für diverse haustechnische Anforderungen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 65082
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Überwurfmutter
• Länge: 37
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Länge Anschluss 1: 20
• Länge Anschluss 2: 17
• Arbeitslänge Anschluss 1: 5,5
• Arbeitslänge Anschluss 2: 5,5
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Trinkwasserkonform nach UBA: Ja
