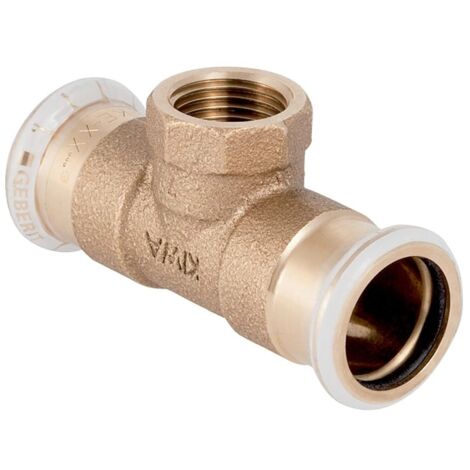

Geberit Mapress Kupfer T-Stück mit Innengewinde, D 22mm, Rp 1/2", D1 22mm, Rotguss bleifrei

Geberit Mapress Kupfer T-Stück mit Innengewinde, D 22mm, Rp 1/2", D1 22mm, Rotguss bleifrei

Dieses T-Stück aus bleifreiem Rotguss ermöglicht zuverlässige Abzweigungen in Kupferrohr-Installationssystemen. Es ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch eine hohe Materialqualität aus.

Zuverlässige Verbindungstechnik

Das Bauteil verfügt über zwei Pressmuffen mit einem Außendurchmesser von 22 mm sowie einen Abgang mit einem zylindrischen Innengewinde von 1/2 Zoll. Die Konstruktion ist auf Sicherheit ausgelegt: Dank der Eigenschaft unverpresst undicht lässt sich eine nicht ordnungsgemäß ausgeführte Verpressung bereits bei der Druckprüfung identifizieren. Ein integrierter Pressindikator unterstützt die visuelle Kontrolle der fachgerechten Montage, während der Dichtring aus CIIR für eine dauerhafte Abdichtung sorgt.

Die robuste Ausführung aus bleifreiem Rotguss erfüllt die Anforderungen für Trinkwasserinstallationen gemäß UBA-Konformität. Mit einem Abgangswinkel von 90 Grad eignet sich das Formstück ideal für präzise Richtungsänderungen und Abzweigungen in Versorgungssystemen. Die Pressmuffen sind mit einem transparenten Schutzstopfen versehen, um die Sauberkeit bis zur Verarbeitung sicherzustellen.

Technische Daten

• Werkstoff: Rotguss (bleifrei)
• Rohraußendurchmesser: 22 mm
• Innengewinde: 1/2 Zoll
• Winkel: 90 °
• Dichtungsmaterial: CIIR
• Länge: 8,4 cm
• Z-Maß: 2,1 cm

Durch die Kombination aus hochwertigem, bleifreiem Rotguss und der bewährten Pressverbindungstechnik bietet dieses T-Stück eine langlebige Lösung für anspruchsvolle Rohrleitungssysteme. Die Kompatibilität mit dem 22 mm Rohrsystem und das zylindrische 1/2 Zoll Innengewinde ermöglichen eine flexible Integration in bestehende Installationen. Die Sicherheitsmerkmale wie der Pressindikator und die Eigenschaft unverpresst undicht unterstützen eine effiziente und fehlerfreie Montage in der Haustechnik.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 61357
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Bronze
• Werkstoffgüte Anschluss 3: CuSn4Zn2PS
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Bronze
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Nenndurchmesser Anschluss 3: DN 20
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 3: 22
• Länge Anschluss 1: 42
• Länge Anschluss 2: 26
• Arbeitslänge Anschluss 1: 21
• Arbeitslänge Anschluss 2: 13
• Länge Anschluss 3: 42
• Arbeitslänge Anschluss 3: 21
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Bronze
• Werkstoff des Anschlusses 2: Bronze
• Mehrteilig: nein
• Trinkwasserkonform nach UBA: Ja
