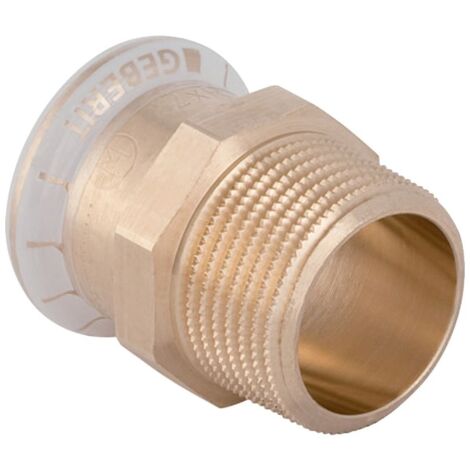

Geberit Mapress Kupfer Übergang mit Außengewinde, D 15mm, R 3/8", Rotguss bleifrei

Geberit Mapress Kupfer Übergang mit Außengewinde, D 15mm, R 3/8", Rotguss bleifrei

Dieser Übergang aus bleifreiem Rotguss ermöglicht eine Verbindung zwischen Kupferrohrsystemen und Komponenten mit Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert.

Verbindungstechnik und Montage

Der Übergang verfügt über eine Pressmuffe mit einem Rohraußendurchmesser von 15 mm und ein konisches Außengewinde nach R 3/8 Zoll. Die Konstruktion ist zugfest ausgeführt. Zur Kontrolle während der Installation ist das Bauteil bis zu einem Durchmesser von 54 mm unverpresst undicht. Ein transparenter Schutzstopfen an der Pressmuffe bewahrt das Innere vor Verunreinigungen bis zur Verarbeitung.

Material und Kompatibilität

Das verwendete Material Rotguss ist bleifrei und entspricht den Anforderungen für Trinkwasserinstallationen gemäß UBA. Die Abdichtung erfolgt über einen integrierten Dichtring aus EPDM. Das System ist für den professionellen Einsatz in Versorgungssystemen optimiert.

Technische Daten

• Material: Rotguss bleifrei
• Rohraußendurchmesser: 15 mm
• Außengewinde: R 3/8 Zoll
• Nennweite: DN 12
• Länge: 3,3 cm
• Dichtungsmaterial: EPDM
• Konturcode: M

Die Kombination aus bleifreiem Rotguss und der Pressverbindungstechnik macht diesen Übergang zu einer Komponente für Trinkwasser- und Industrieinstallationen. Mit einer Länge von 3,3 cm und dem R 3/8 Zoll Außengewinde lässt sich das Bauteil effizient in 15 mm Kupferrohrsysteme integrieren. Die Eignung für Trinkwasseranwendungen und die zugfeste Ausführung unterstreichen die Eignung für Versorgungsleitungen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 61702
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 33
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Länge Anschluss 1: 20
• Länge Anschluss 2: 13
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Trinkwasserkonform nach UBA: Ja
