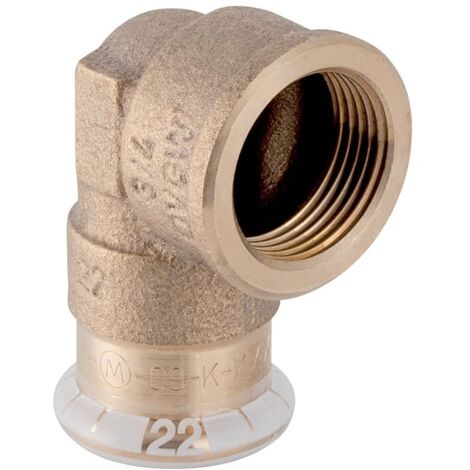

Geberit Mapress Kupfer Übergangswinkel 90 Grad mit Innengewinde, D 22mm, Rp 1/2", Rotguss bleifrei

Geberit Mapress Kupfer Übergangswinkel 90 Grad mit Innengewinde, D 22mm, Rp 1/2", Rotguss bleifrei

Dieser Übergangswinkel aus bleifreiem Rotguss ermöglicht eine zuverlässige Verbindung zwischen einem 22 mm Kupferrohr und einem zylindrischen Innengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und für eine dauerhafte, zugfeste Installation ausgelegt.

Zuverlässige Verbindungstechnik

Der Winkel ist mit einer Pressmuffe ausgestattet, die eine sichere Verpressung ermöglicht. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht ist, was eine einfache Kontrolle während der Montage erlaubt. Zum Schutz vor Verschmutzungen ist die Pressmuffe mit einem transparenten Schutzstopfen versehen. Der integrierte Dichtring aus CIIR sorgt für eine zuverlässige Abdichtung im System.

Technische Daten

• Werkstoff: Rotguss (bleifrei)
• Rohraußendurchmesser: 22 mm
• Innengewinde: Rp 1/2 Zoll
• Winkel: 90 Grad
• Nennweite: DN 20
• Länge: 3,8 cm
• Z-Maß: 1,7 cm

Dieser Übergangswinkel bietet eine robuste Lösung für anspruchsvolle Installationsvorhaben. Durch die Fertigung aus bleifreiem Rotguss erfüllt das Bauteil die Anforderungen für Trinkwasseranwendungen gemäß UBA. Mit einem Rohraußendurchmesser von 22 mm und einem 1/2 Zoll Innengewinde ist das Formstück präzise auf gängige Systemanforderungen abgestimmt und ermöglicht eine dauerhafte, zugfeste Verbindung in der Haustechnik.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 63864
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 38
• Länge Anschluss 2: 32
• Arbeitslänge Anschluss 1: 17
• Arbeitslänge Anschluss 2: 19
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Trinkwasserkonform nach UBA: Ja
