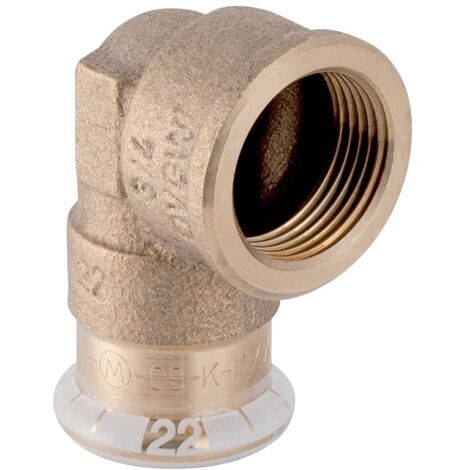

Geberit Mapress Kupfer Übergangswinkel 90 Grad mit Innengewinde, D 22mm, Rp 3/4", Rotguss bleifrei

Geberit Mapress Kupfer Übergangswinkel 90 Grad mit Innengewinde, D 22mm, Rp 3/4", Rotguss bleifrei

Dieser Übergangswinkel aus bleifreiem Rotguss verbindet ein Kupferrohr mit einem Bauteil mit Innengewinde. Das Formstück ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und für Trinkwasseranwendungen gemäß UBA-Vorgaben geeignet.

Robuste Verbindungstechnik

Der Winkel ist für eine zugfeste Installation ausgelegt. Die Pressmuffe ist mit einem transparenten Schutzstopfen versehen, der das Innere bis zur Verarbeitung schützt. Ein integrierter Dichtring aus CIIR sorgt für die Abdichtung im System. Das Bauteil ist unverpresst undicht, was eine einfache Kontrolle während der Montage ermöglicht.

Technische Daten

• Material: Rotguss (bleifrei)
• Rohraußendurchmesser: 22 mm
• Innengewinde: Rp 3/4 Zoll
• Winkel: 90 Grad
• Nennweite: DN 20
• Länge: 4,5 cm
• Z-Maß: 2,4 cm
• Dichtungsmaterial: CIIR

Der Übergangswinkel ist eine Komponente für Rohrleitungssysteme. Mit einem Rohraußendurchmesser von 22 mm und einem 3/4 Zoll Innengewinde bietet das Formstück eine passgenaue Lösung für diverse Installationsanforderungen. Die zugfeste Konstruktion und die Eignung für Trinkwasseranwendungen unterstreichen die Eignung dieses Fittings für professionelle Versorgungssysteme.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 63855
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 45
• Länge Anschluss 2: 27
• Arbeitslänge Anschluss 1: 24
• Arbeitslänge Anschluss 2: 12
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Trinkwasserkonform nach UBA: Ja
