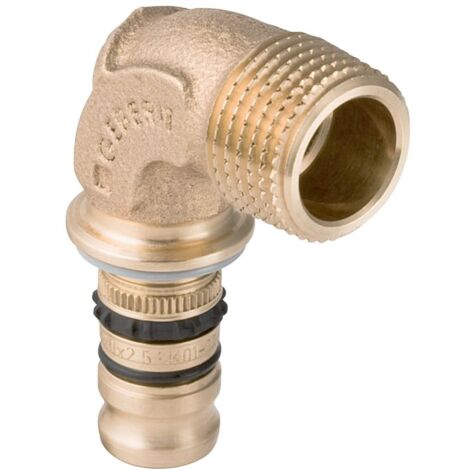

Geberit Mepla Übergangsbogen 90 Grad mit Außengewinde, D 26mm, R 1", Rotguss bleifrei

Geberit Mepla Übergangsbogen 90 Grad mit Außengewinde, D 26mm, R 1", Rotguss bleifrei

Dieser Übergangsbogen ermöglicht eine zuverlässige Verbindung zwischen dem Geberit Mepla Versorgungssystem und Komponenten mit Außengewinde. Das Bauteil aus bleifreiem Rotguss ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch seine Trinkwasserkonformität aus.

Robuste Verbindungstechnik

Der 90-Grad-Bogen ist für eine dauerhafte und zugfeste Installation ausgelegt. Er verfügt über ein Schiebeende sowie ein konisches Außengewinde nach ISO 7-1. Die Konstruktion ist auf Sicherheit optimiert: Unverpresste Verbindungen bleiben bei der Druckprüfung undicht, was eine schnelle Kontrolle während der Montage ermöglicht. Die integrierte EPDM-Dichtung sorgt für eine zuverlässige Abdichtung im System.

Technische Daten

• Winkel: 90 °
• Rohraußendurchmesser: 26 mm
• Außengewinde: 1 Zoll
• Werkstoff: Rotguss bleifrei
• Nennweite: DN 20
• Länge: 5,9 cm
• Höhe: 4,3 cm
• Z-Maß: 2,7 cm

Durch die Verwendung von hochwertigem, bleifreiem Rotguss eignet sich dieser Übergangsbogen ideal für anspruchsvolle Installationen in der Trinkwasserversorgung. Mit einem Rohraußendurchmesser von 26 mm und einem 1-Zoll-Außengewinde bietet das Bauteil eine präzise Passform für das Mepla-System. Die Kombination aus robuster Materialqualität und der Sicherheitsfunktion bei unverpressten Verbindungen unterstützt eine effiziente und langlebige Montage in verschiedenen Anwendungsbereichen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mepla Fittings
• Hersteller-Artikelnummer: 603254005
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: Bronze
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 26
• Länge Anschluss 1: 59
• Länge Anschluss 2: 43
• Arbeitslänge Anschluss 1: 27
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Trinkwasserkonform nach UBA: Ja
