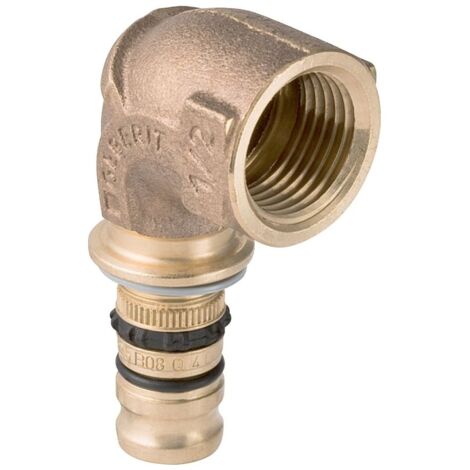

Geberit Mepla Übergangsbogen 90 Grad mit Innengewinde, D 32mm, Rp 1", Rotguss bleifrei

Geberit Mepla Übergangsbogen 90 Grad mit Innengewinde, D 32mm, Rp 1", Rotguss bleifrei

Der Geberit Mepla Übergangsbogen ermöglicht eine Richtungsänderung um 90 Grad in Trinkwasser- und Industrieinstallationen. Das aus bleifreiem Rotguss gefertigte Formstück verbindet ein 32 mm Schiebeende mit einem zylindrischen 1 Zoll Innengewinde. Die zugfeste Konstruktion ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert.

Verbindungstechnik und Material

Das Fitting ist im unverpressten Zustand undicht, was eine Kontrolle während der Montage ermöglicht. Die Materialwahl aus bleifreiem Rotguss erfüllt die Anforderungen der Trinkwasserkonformität nach UBA. Die integrierte EPDM-Dichtung sorgt für die Abdichtung der Verbindung.

Technische Daten

• Material: Rotguss (bleifrei)
• Winkel: 90 °
• Rohraußendurchmesser: 32 mm
• Innengewinde: 1 Zoll
• Nennweite: DN 25
• Dichtungsmaterial: EPDM
• Z-Maß: 1,9 cm

Dieses Bauteil ist für die Integration in das Geberit Mepla System vorgesehen. Mit einem Außendurchmesser von 32 mm und einem 1 Zoll Innengewinde ermöglicht der Übergangsbogen eine präzise Leitungsführung. Die Kombination aus Rotguss und EPDM-Dichtung unterstützt eine dauerhafte Installation im Betrieb.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mepla Fittings
• Hersteller-Artikelnummer: 604258005
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 32
• Länge Anschluss 1: 62
• Länge Anschluss 2: 36
• Arbeitslänge Anschluss 1: 34
• Arbeitslänge Anschluss 2: 19
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Trinkwasserkonform nach UBA: Ja
