Geberit Mepla Kreuzungs-T-Stück mit Dämmbox, CW617N, D 26mm, D1 20mm, D2 26mm

Geberit Mepla Kreuzungs-T-Stück mit Dämmbox, CW617N, D 26mm, D1 20mm, D2 26mm

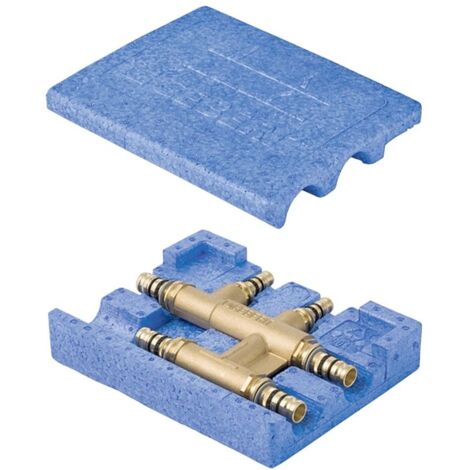

Dieses Kreuzungs-T-Stück aus Messing ermöglicht den kreuzungsfreien Anschluss an zwei parallel verlegte Rohrleitungen in Heizungs- und Kühlsystemen. Die integrierte Dämmbox aus EPP sorgt für eine effiziente thermische Isolierung der Verbindungsstelle. Das System ist für den Einsatz mit und ohne Frostschutzmittel konzipiert.

Zuverlässige Verbindungstechnik

Das aus dem Werkstoff CW617N gefertigte Fitting ist für den Einsatz in Zweirohrsystemen optimiert. Die Konstruktion ist im unverpressten Zustand undicht, was eine schnelle Kontrolle während der Montage ermöglicht. Ein Pressnippel mit transparenter Schutzkappe schützt das Bauteil vor Verunreinigungen bis zur finalen Installation.

Thermische Isolierung

Die werkseitig angebrachte Dämmbox aus EPP weist eine Dämmstärke von 8,5 mm auf und bietet eine Wärmeleitfähigkeit von 0,038 W/(m·K). Dies minimiert Wärmeverluste an der Abzweigung und unterstützt die Energieeffizienz der Installation. Die kompakte Bauweise mit einer Gesamtlänge von 18,6 cm erlaubt eine platzsparende Integration in Leitungssysteme.

Technische Daten

• Werkstoff: Messing CW617N
• Dämmmaterial: EPP
• Dämmstärke: 8,5 mm
• Wärmeleitfähigkeit: 0,038 W/(m·K)
• Rohraußendurchmesser Anschluss 1: 26 mm
• Rohraußendurchmesser Anschluss 2: 20 mm
• Rohraußendurchmesser Anschluss 3: 26 mm
• Nennweite: 20 / 15 / 20
• Winkel: 90 °
• Gesamtlänge: 18,6 cm

Durch die Kombination aus hochwertigem Messing und der passgenauen EPP-Dämmbox bietet dieses Bauteil eine langlebige Lösung für anspruchsvolle Heizungs- und Kühlinstallationen. Mit einem Rohraußendurchmesser von 26 mm an den Hauptanschlüssen und 20 mm am Abzweig sowie der bewährten Pressverbindungstechnik stellt es eine zuverlässige Komponente für professionelle Versorgungssysteme dar.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mepla Fittings Heizung und Zubehör
• Hersteller-Artikelnummer: 613313005
• Abschließbar: nein
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: CuZn40Pb2 (CW617N)
• Werkstoff: Messing
• Nenndurchmesser Anschluss 2: DN 20
• Nenndurchmesser Anschluss 3: DN 20
• Rohraußendurchmesser Anschluss 1: 26
• Rohraußendurchmesser Anschluss 2: 20
• Rohraußendurchmesser Anschluss 3: 26
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Mit Isolierbox: ja
• Nenndurchmesser Anschluss 1: DN 20
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
