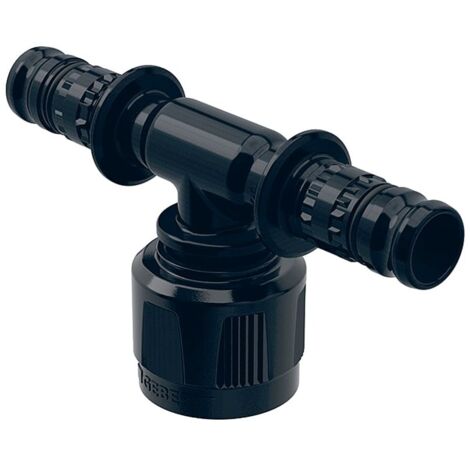

Geberit Mepla Übergangs-T-Stück mit MasterFix, Durchgang PVDF, D 20mm, RpMF 1/2", D1 16mm

Geberit Mepla Übergangs-T-Stück mit MasterFix, Durchgang PVDF, D 20mm, RpMF 1/2", D1 16mm

Das Geberit Mepla Übergangs-T-Stück mit MasterFix ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert. Das Bauteil ermöglicht eine präzise Verbindung in Versorgungsleitungen und zeichnet sich durch eine zugfeste Konstruktion aus.

Funktion und Montage

Das T-Stück verfügt über ein zylindrisches Innengewinde sowie zwei Schiebeenden. Die Eigenschaft unverpresst undicht unterstützt eine einfache Kontrolle der Verbindung während der Montage. Durch die Verwendung von PVDF als Werkstoff und EPDM als Dichtungsmaterial ist eine dauerhafte Installation sichergestellt.

Technische Daten

• Werkstoff: Polyvinylidenfluorid (PVDF)
• Dichtungsmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Winkel: 90 °
• Rohraußendurchmesser Anschluss 1: 20 mm
• Rohraußendurchmesser Anschluss 3: 16 mm
• Innengewinde: 1/2 Zoll
• Länge: 9,9 cm
• Z-Maß: 2,2 cm

Dieses Übergangs-T-Stück bietet eine stabile Lösung für professionelle Installationsanforderungen. Die Kombination aus der zugfesten Konstruktion, dem 90°-Winkel und den spezifischen Anschlussmaßen von 20 mm sowie 16 mm sorgt für eine hohe Betriebssicherheit in verschiedenen Versorgungsbereichen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mepla Fittings
• Hersteller-Artikelnummer: 622455005
• Ausführung: T-Stück
• Anschluss 1: Schiebeende
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyvinylidenfluorid (PVDF)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Nenndurchmesser Anschluss 3: DN 12
• Anschluss 3: Schiebeende
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 20
• Rohraußendurchmesser Anschluss 3: 16
• Länge Anschluss 1: 49,5
• Länge Anschluss 2: 44
• Arbeitslänge Anschluss 1: 22
• Arbeitslänge Anschluss 2: 28
• Länge Anschluss 3: 49,5
• Arbeitslänge Anschluss 3: 22
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyvinylidenfluorid (PVDF)
• Werkstoff des Anschlusses 2: Polyvinylidenfluorid (PVDF)
• Mehrteilig: nein
