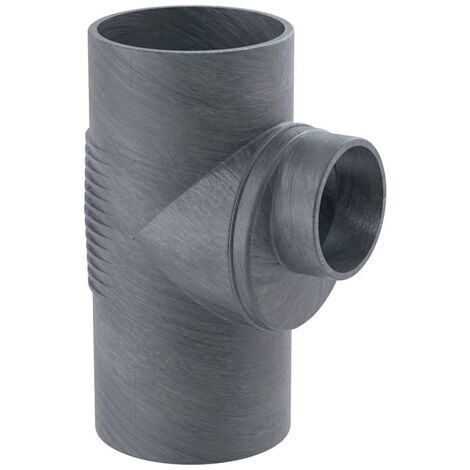

Geberit Silent db20 Abzweig 88,5 Grad, d 160mm, d1 110mm

Geberit Abzweig Silent-db20, 88,5 Grad, 160x110mm, PE-S2, Schwarz, 315108141

Der Geberit Silent-db20 Abzweig ist ein geschweißtes Formstück für die Gebäudeentwässerung, das speziell für Installationen mit erhöhten Schallschutzanforderungen entwickelt wurde. Das als T-Stück ausgeführte Bauteil besteht aus dem Werkstoff PE-S2 und ermöglicht eine zugfeste Verbindung innerhalb des systemgebundenen Rohrnetzes.

Robuste Konstruktion für den Schallschutz

Das Formstück zeichnet sich durch eine hohe Materialqualität aus, die eine zuverlässige Entwässerung sicherstellt. Mit einer Wärmeleitfähigkeit von 0,43 W/(m·K) und einer Wärmeausdehnung von 0,17 mm/(m·K) ist das Bauteil für den professionellen Einsatz in Entwässerungsanlagen optimiert. Die schwarze Oberfläche ist unbehandelt und auf eine dauerhafte Integration in das System ausgelegt.

Technische Daten

• Winkel: 88,5 °
• Nennweite: DN 150 / 100
• Außendurchmesser: 160 / 110 mm
• Werkstoff: PE-S2
• Höhe: 33,5 cm
• Wärmeleitfähigkeit: 0,43 W/(m·K)
• Wärmeausdehnung: 0,17 mm/(m·K)

Dieses Formstück aus der Serie Silent-db20 bietet eine stabile Lösung für Abzweigungen in Entwässerungssystemen. Durch die präzise Fertigung aus PE-S2 und die Auslegung auf einen Winkel von 88,5 Grad unterstützt das Bauteil eine fachgerechte Installation, die sowohl die Anforderungen an die Gebäudeentwässerung als auch an den Schallschutz erfüllt.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 315108141
• Ausführung: T-Stück
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel: 88,5
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyethylen (PE)
• Werkstoffgüte Anschluss 3: PE-S2
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 150
• Nenndurchmesser Anschluss 3: DN 150
• Anschluss 3: Kunststoffschweißende
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 160
• Rohraußendurchmesser Anschluss 2: 110
• Rohraußendurchmesser Anschluss 3: 160
• Länge Anschluss 1: 210
• Länge Anschluss 2: 150
• Länge Anschluss 3: 125
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 150
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-S2
• Werkstoffgüte Anschluss 2: PE-S2
• Mehrteilig: nein
• EPD Nummer: HUB-1813
