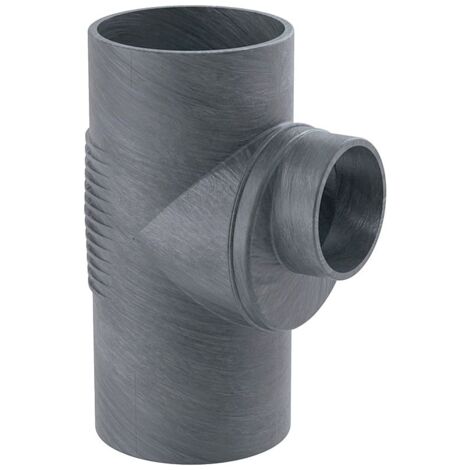

Geberit Silent db20 Abzweig 88,5 Grad, d 160mm, d1 135mm

Geberit Silent-db20 Abzweig, 88,5 Grad, DN 150/125, 160/135mm, PE-S2, Schwarz

Der Geberit Silent-db20 Abzweig dient der effizienten Gebäudeentwässerung in Objekten mit erhöhten Schallschutzanforderungen. Das geschweißte Formstück aus PE-S2 Kunststoff ist als T-Stück ausgeführt und ermöglicht eine zugfeste, dauerhafte Verbindung innerhalb des Entwässerungssystems.

Material und Eigenschaften

Das Bauteil besteht aus robustem Polyethylen (PE-S2) in schwarzer Ausführung. Es zeichnet sich durch eine Wärmeausdehnung von 0,17 mm/(m·K) sowie eine Wärmeleitfähigkeit von 0,43 W/(m·K) aus. Die Installation erfolgt über Kunststoffschweißenden, die eine sichere Integration in das Entwässerungsnetzwerk ermöglichen. Das Formstück ist für eine Lagertemperatur von bis zu 40 °C ausgelegt.

Anwendung und Montage

Mit einem Winkel von 88,5 Grad unterstützt das Formstück eine präzise Leitungsführung. Die systemgebundene Ausführung ist speziell auf die Anforderungen moderner Abwassertechnik abgestimmt und bietet eine langlebige Lösung für die professionelle Gebäudeinstallation.

Technische Daten

• Werkstoff: PE-S2
• Winkel: 88,5 °
• Nennweite: DN 150 / 125
• Außendurchmesser: 160 mm / 135 mm
• Höhe: 33,5 cm
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)
• Farbe: Schwarz

Durch die Kombination aus schalloptimiertem Material und der stabilen, geschweißten Konstruktion bietet dieser Abzweig eine zuverlässige Lösung für anspruchsvolle Entwässerungssysteme. Die präzise Abstimmung der Durchmesser von 160 mm und 135 mm sowie die hohe Materialqualität stellen eine sichere und dauerhafte Verbindung im System sicher.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 315128141
• Ausführung: T-Stück
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel: 88,5
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyethylen (PE)
• Werkstoffgüte Anschluss 3: PE-S2
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 150
• Nenndurchmesser Anschluss 3: DN 150
• Anschluss 3: Kunststoffschweißende
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 160
• Rohraußendurchmesser Anschluss 2: 135
• Rohraußendurchmesser Anschluss 3: 160
• Länge Anschluss 1: 195
• Länge Anschluss 2: 160
• Länge Anschluss 3: 140
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 150
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-S2
• Werkstoffgüte Anschluss 2: PE-S2
• Mehrteilig: nein
• EPD Nummer: HUB-1813
