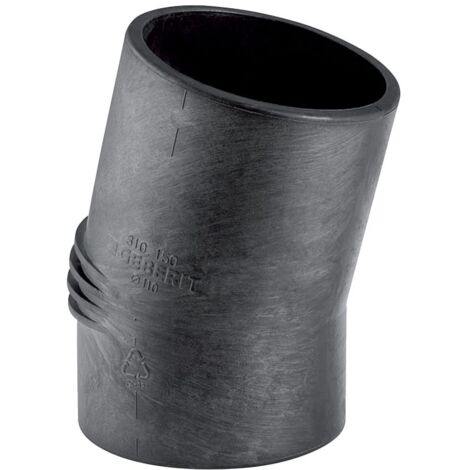

Geberit Silent db20 Bogen 15 Grad, Außendurchmesser 160mm

Geberit Bogen Silent-db20, 15 Grad, 160mm, PE-S2, Schwarz, 315150141

Dieser Bogen aus der Serie Silent-db20 von Geberit ist für die Gebäudeentwässerung konzipiert und eignet sich besonders für Objekte mit erhöhten Schallschutzanforderungen. Das aus PE-S2 gefertigte Formstück zeichnet sich durch seine hochschalldämmenden Eigenschaften aus und bietet durch die langen Schenkel eine flexible Anpassung bei der Installation.

Montage und Materialeigenschaften

Das Entwässerungselement ist für den Einsatz in anspruchsvollen Systemen optimiert. Die zugfeste Konstruktion ermöglicht eine sichere Verbindung durch Kunststoffschweißenden an beiden Anschlüssen. Für eine präzise Anpassung vor Ort ist das Bauteil kürzbar, wobei eine maximale Kürzung von 8 cm möglich ist. Die Hauptfarbe des Fittings ist Schwarz.

Technische Daten

• Nennweite: DN 150
• Außendurchmesser: 160 mm
• Winkel: 15 °
• Werkstoff: PE-S2
• Schenkellänge: 13 cm
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)
• Max. Lagertemperatur: 40 °C
• Max. Kürzung: 8 cm

Durch die Kombination aus schalloptimiertem Material und der präzisen Geometrie mit einem Winkel von 15 Grad unterstützt dieses Formstück eine fachgerechte und geräuscharme Abwasserführung. Mit einem Außendurchmesser von 160 mm und der hohen Materialgüte PE-S2 stellt das Bauteil eine zuverlässige Komponente für moderne Entwässerungssysteme dar, die durch die Möglichkeit zur individuellen Kürzung eine hohe Flexibilität bei der Montage bietet.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 315150141
• Form: Bogen
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel des Bogens: 15
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 150
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 160
• Rohraußendurchmesser Anschluss 2: 160
• Länge Anschluss 1: 130
• Länge Anschluss 2: 75
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 150
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-S2
• Werkstoffgüte Anschluss 2: PE-S2
• EPD Nummer: HUB-1813
