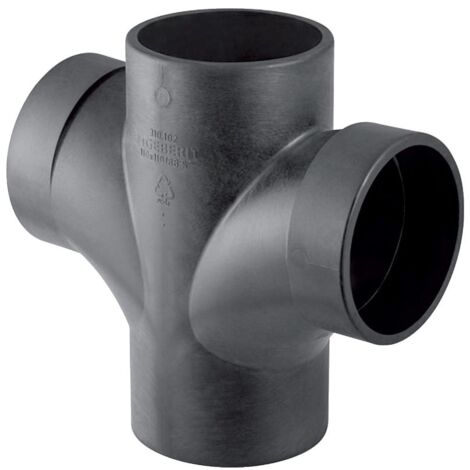

Geberit Silent db20 Bogenabzweig 88,5 Grad zweifach d 90mm, d1 90mm

Geberit Silent db20 Bogenabzweig 88,5 Grad zweifach D 90mm, D1 90mm, 308082141

Der zweifache Bogenabzweig aus der Serie Silent-db20 von Geberit ist für die effiziente Gebäudeentwässerung konzipiert. Er eignet sich besonders für Installationen in Objekten mit erhöhten Anforderungen an den Schallschutz und ist für den vertikalen Einbau optimiert.

Optimierte Entwässerungstechnik

Das Formstück aus Polyethylen (PE-S2) zeichnet sich durch eine strömungsgünstige Ausführung mit Innenradius aus, die einen reibungslosen Abfluss unterstützt. Die robuste Konstruktion ist für den Einsatz in anspruchsvollen Entwässerungssystemen ausgelegt. Die Verbindung erfolgt über Kunststoffschweißenden, was eine dauerhafte Integration in das Rohrsystem ermöglicht.

Technische Daten

• Nenndurchmesser: DN 90
• Außendurchmesser: 90 mm
• Winkel: 88,5 °
• Werkstoff: PE-S2
• Höhe: 20,3 cm
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)

Durch die präzise Fertigung und den strömungsoptimierten Innenradius stellt dieses Bauteil eine zuverlässige Komponente für schallgedämmte Entwässerungsanlagen dar. Mit einem Nenndurchmesser von DN 90 und einer stabilen Ausführung aus Polyethylen ermöglicht das Formstück eine langlebige Funktionalität bei vertikalen Installationen.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 308082141
• Oberflächenschutz: unbehandelt
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Werkstoff: Polyethylen (PE)
• Fließende Ausführung (mit Innenradius): ja
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 90
• Nenndurchmesser Anschluss 3: DN 90
• Nenndurchmesser Anschluss 4: DN 90
• Anschluss 3: Kunststoffschweißende
• Anschluss 4: Kunststoffschweißende
• Rohraußendurchmesser Anschluss 1: 90
• Rohraußendurchmesser Anschluss 2: 90
• Rohraußendurchmesser Anschluss 3: 90
• Rohraußendurchmesser Anschluss 4: 90
• Länge Anschluss 1: 120
• Länge Anschluss 2: 105
• Länge Anschluss 3: 105
• Länge Anschluss 4: 83
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 90
• Mit thermischer Isolierung: nein
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Mehrteilig: nein
• EPD Nummer: HUB-1813
