Allgemeine Beschreibung

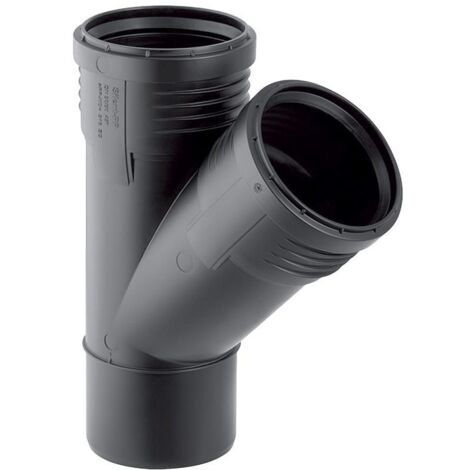

Der Geberit Silent-PP Abzweig mit einem Außendurchmesser von 75 mm und einem d1 von 40 mm ist ideal zum Ableiten von Abwasser innerhalb von Gebäuden. Er eignet sich auch für Zentralstaubsaugeranlagen in Einfamilienhäusern (Dimensionen DN 40–50) sowie für Druckleitungen von Abwasserhebeanlagen nach EN 12050-2 und EN 12050-3 (Dimensionen DN 32–50).Technische daten
- Montagetemperatur: -10 bis +40 °C
- Werkstoff: Polypropylen (PP-MD)
- Wärmeausdehnung: 0,08 mm/(m·K)
- Form: Abzweig DN 70 / 40
- Außendurchmesser: 75 mm (d1: 40 mm)
- Winkel: 45 °
- Höhe: 12 cm
- Z-Maß: Z1: 0,6 cm, Z2: 7,6 cm, Z3: 7 cm
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Kompatibilität und Zubehör
- Kompatibel mit Zentralstaubsaugeranlagen (DN 40–50)
- Geeignet für Druckleitungen von Abwasserhebeanlagen (DN 32–50)
Installation
- Schiebeende Anschluss 1
- Winkel: 45 °
- Arbeitslängen: Anschluss 1: 6 cm, Anschluss 2: 76 cm, Anschluss 3: 70 cm
Anwendung
- Abwasserableitung innerhalb von Gebäuden
- Integration in Zentralstaubsaugeranlagen
- Verwendung in Druckleitungen von Abwasserhebeanlagen
