Allgemeine Beschreibung

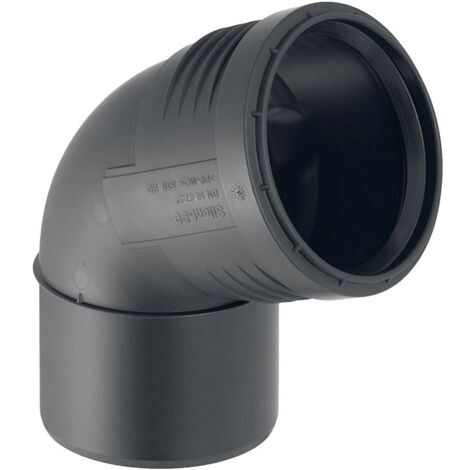

Dieser schalloptimierte Bogen aus der Silent-PP Serie von Geberit dient der Abwasserableitung innerhalb von Gebäuden. Das Formstück aus mineralverstärktem Polypropylen (PP-MD) ist für eine dauerhafte Installation konzipiert und verfügt über eine integrierte EPDM-Dichtung. Durch die schalloptimierte Konstruktion und die präzise Passform unterstützt dieses Formstück eine effiziente Gebäudeentwässerung. Mit einem Außendurchmesser von 75 mm und einem Winkel von 67,5 ° ist das Bauteil optimal auf das Silent-PP System abgestimmt und sorgt durch die hochwertige EPDM-Dichtung für eine sichere Verbindung im Abwassersystem.Technische daten
- Nennweite: DN 70
- Außendurchmesser: 75 mm
- Winkel: 67,5 °
- Werkstoff: PP-MD
- Dichtungsmaterial: EPDM
- Schenkellänge: 8,6 cm
- Z-Maß: 3 cm
- Montagetemperatur: -10 bis +40 °C
- Wärmeausdehnung: 0,08 mm/(m·K)
Kompatibilität und Zubehör
- Für erdverlegte Abwasserleitungen innerhalb von Gebäudestrukturen
- Für Zentralstaubsaugeranlagen in Einfamilienhäusern ausschließlich die Dimensionen DN 40–50 verwenden
- Für Druckleitungen von Abwasserhebeanlagen nach EN 12050-2 und EN 12050-3 ausschließlich die Dimensionen DN 32–50 verwenden
Installation
Die Montage kann in einem Temperaturbereich von -10 bis +40 °C erfolgen, was eine flexible Verarbeitung ermöglicht.
Anwendung
- Zum Ableiten von Abwasser innerhalb von Gebäuden
- Schalloptimiert
Weitere Informationen
- Hersteller-Artikelnummer: 390323141
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Oberflächenschutz: unbehandelt
- Systemgebunden: ja
