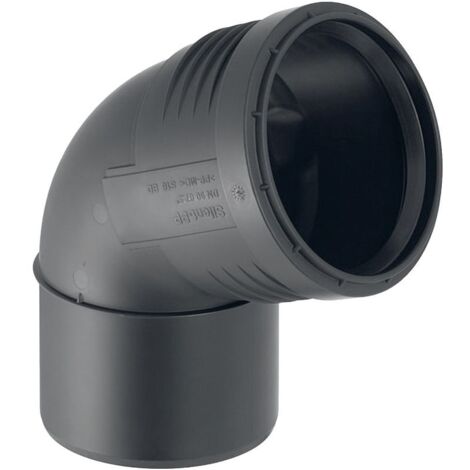

Geberit Silent-PP Bogen 67,5 Grad, Außendurchmesser 90mm

Geberit Bogen Silent-PP 67,5 Grad, DN 90, PP-MD, Schwarz, 390423141

Dieser schalloptimierte Bogen aus der Silent-PP Serie von Geberit dient der Abwasserableitung innerhalb von Gebäuden. Das Formstück in der Nennweite DN 90 besteht aus robustem PP-MD und ist für die Installation in Entwässerungssystemen konzipiert.

Material und Anwendung

Das aus mineralverstärktem Polypropylen gefertigte Bauteil zeichnet sich durch schalloptimierte Eigenschaften aus, die zu einer ruhigen Betriebsumgebung beitragen. Die Montage erfolgt in einem Temperaturbereich von -10 bis +40 °C. Ausgestattet mit einer EPDM-Dichtung ermöglicht das System eine sichere Verbindung im Rohrnetz.

Technische Daten

• Nennweite: DN 90
• Winkel: 67,5 °
• Außendurchmesser: 90 mm
• Werkstoff: PP-MD
• Dichtungsmaterial: EPDM
• Wärmeausdehnung: 0,08 mm/(m·K)
• Schenkellänge: 9,7 cm
• Z-Maß: 3,6 cm

Durch die präzise Fertigung unterstützt dieses Formstück eine effiziente Abwasserführung. Mit einem Außendurchmesser von 90 mm und einem Winkel von 67,5 ° fügt sich das Element passgenau in das Silent-PP System ein und sorgt für eine stabile Installation in der Gebäudeentwässerung.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-PP Formstücke
• Hersteller-Artikelnummer: 390423141
• Form: Bogen
• Anschluss 1: Schiebeende
• Winkel des Bogens: 67,5
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 90
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 90
• Rohraußendurchmesser Anschluss 2: 90
• Länge Anschluss 1: 97
• Arbeitslänge Anschluss 1: 36
• Arbeitslänge Anschluss 2: 35
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 90
• Mit thermischer Isolierung: nein
• Zugfest: nein
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polypropylen (PP)
• Werkstoff des Anschlusses 2: Polypropylen (PP)
• Werkstoffgüte Anschluss 1: PP-MD
• Werkstoffgüte Anschluss 2: PP-MD
• EPD Nummer: HUB-1814
