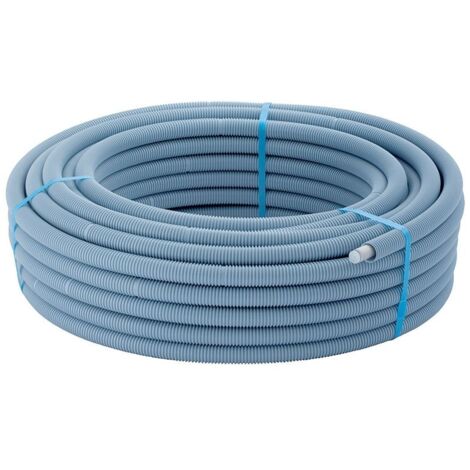

Geberit Systemrohr ML, in Schutzrohr, Rollenware Außendurchmesser 20mm, Länge 50m

Geberit Systemrohr ML, in Schutzrohr, Rollenware Außendurchmesser 20mm, Länge 50m

Das formstabile Mehrschichtverbundrohr in der Ausführung als Rollenware eignet sich für vielseitige Anwendungen in Versorgungssystemen. Durch die Kombination aus einer Aluminium-Zwischenschicht und PE-RT II Lagen ist das Mediumrohr diffusionsdicht und lässt sich präzise von Hand biegen.

Aufbau und Materialeigenschaften

Das dreilagige Systemrohr besteht aus einer Innenschicht und einer Außenschicht aus PE-RT II, die durch eine Aluminiumschicht ergänzt werden. Diese Materialzusammensetzung sorgt für eine hohe Formstabilität bei gleichzeitig guter Flexibilität. Das silbergraue Medienrohr ist in einem eisblauen Schutzrohr geführt, was den Schutz bei der Verlegung erhöht. Mit einer Oberflächenrauheit von 7 µm und einer Wärmeleitfähigkeit von 0,41 W/(m·K) ist das Rohr für den dauerhaften Einsatz bei Mediumtemperaturen von 0 bis 70 °C ausgelegt.

Handhabung und Installation

Die Installation gestaltet sich durch die manuelle Biegbarkeit effizient. Bei der Verarbeitung ist ein minimaler Biegeradius von 70 mm zu beachten. Das Rohr weist einen Außendurchmesser von 20 mm bei einer Wanddicke von 2 mm auf, während das Mantelrohr einen Außendurchmesser von 31 mm besitzt. Die Rohrenden sind werkseitig mit Schutzstopfen verschlossen, um Verunreinigungen im Inneren bis zur Montage zu vermeiden.

Das Systemrohr überzeugt durch seine robuste Konstruktion und die einfache Verlegung als Rollenware. Mit einem maximalen Betriebsdruck von 10 bar bei einer kurzzeitigen Mediumtemperatur von bis zu 80 °C bietet es eine zuverlässige Lösung für anspruchsvolle Installationen. Die Kombination aus dem 20 mm Außendurchmesser des Medienrohrs und dem schützenden Mantelrohr ermöglicht eine langlebige und sichere Leitungsführung in der Haustechnik.

Technische Daten

• Nennweite: DN 15
• Außendurchmesser Medienrohr: 20 mm
• Außendurchmesser Mantelrohr: 31 mm
• Wanddicke: 2 mm
• Länge: 50 m
• Material: PE-RT II / Al / PE-RT II
• Max. Betriebsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 - 70 °C
• Wärmeausdehnung: 0,026 mm/(m·K)
• Wärmeleitfähigkeit: 0,41 W/(m·K)

Lieferumfang

• 1x Geberit Systemrohr ML in Schutzrohr (50 m)
• 7x Schutzstopfen blau
• 7x Schutzstopfen rot

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Systemrohre
• Hersteller-Artikelnummer: 619221001
• Halogenfrei: nein
• Flexibel: ja
• Wandstärke: 2
• Glasfaserverstärkt: nein
• Mantel-Farbe: blau
• Wasserinhalt: 0,201
• Anzahl der Lagen: 3
• Rohraußendurchmesser: 20
• Mit Heizband: nein
• Max. Mediumtemperatur (kurzzeitig): 80
• Min. Biegeradius ohne Werkzeug: 100
• Max. Betriebsdruck bei max. Mediumtemperatur: 10
• Verschlossen: ja
• Min. Biegeradius: 70
• Ausdehnungskoeffizient: 0,026
• Mit Mantelrohr: ja
• Äußerer Durchmesser Mantelrohr: 31
• Rohrfarbe: grau
• Qualitätsklasse Innenschicht: PE-RT II
• Qualitätsklasse Außenschicht: PE-RT II
• Wandrauheit: 0,007
• Diffusionsdicht: ja
• Mediumtemperatur (Dauerbetrieb): 0 - 70
• Nenndurchmesser: DN 15
• Mit thermischer Isolierung: nein
• Material Innenschicht: Polyethylen (PE)
• Material Zwischenschicht: Aluminium
• Material Außenschicht: Polyethylen (PE)
• Systemgebunden: nein
