Allgemeine Beschreibung

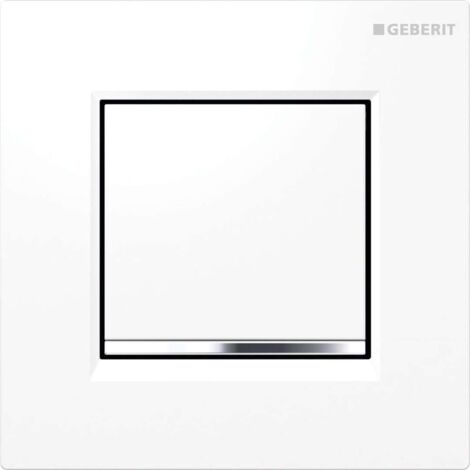

Die Geberit Drückerplatte Typ 20 ermöglicht eine manuelle Spülauslösung für Urinale mittels pneumatischer Betätigung. Die eckige Betätigungsplatte in Weiß-Alpin mit glänzenden Chrom-Designstreifen ist für den Einsatz mit Einbauspülreservoirs konzipiert und bietet eine präzise Steuerung der Spülvorgänge.Technische daten
- Material: Kunststoff
- Betätigungsplatte und Betätigungstaste: Weiß
- Designstreifen: Chrom glänzend
- Durchflussdruck: 100-800 kPa
- maximaler Prüfdruck des Wassers: 1600 kPa
- maximaler Prüfdruck der Luft / Inertgas: 300 kPa
- relative Luftfeuchtigkeit: < 100 %
- maximale Wassertemperatur: 30 °C
- Betätigungskraft: < 12 N
- Durchfluss bei einem Druck von 1 bar ohne Durchflussregler: 0.3 l/s
- Durchfluss bei einem Druck von 1 bar mit Durchflussregler: 0.18 l/s
- Berechnungsdurchfluss: 0.22 l/s
- Minimaler Überdruck für den Berechnungsdurchfluss: 100 kPa
- Durchspülzeit, Einstellbereich: 4/8/12 s
Kompatibilität und Zubehör
- Für Geberit Montageelemente für Urinal mit Betätigung von vorne
- Für Geberit Montageelemente für Urinal mit Betätigung von oben
- Zum Einbau in Rohbausets für Geberit Urinalsteuerungen (ab Baujahr 2009)
- Betätigungsplatte mit Sicherungsriegel
Installation

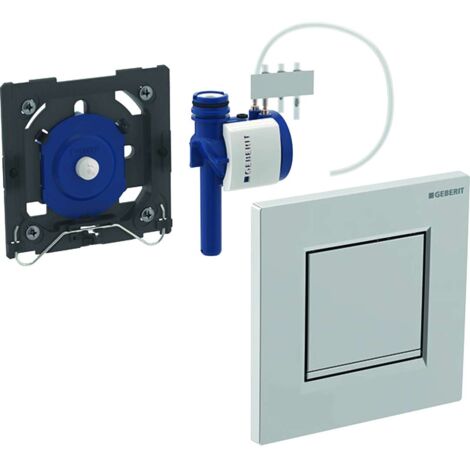

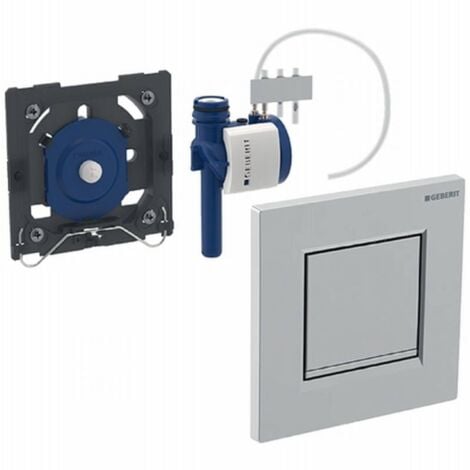

- Pneumatische Spülauslösung, vormontiert auf Befestigungsrahmen
- Inklusive Befestigungsmaterial
Anwendung
- Zur manuellen Bedienung der Urinalspülung
- Aktivierung der Spülung beim Loslassen der Betätigungsplatte
- Spülmenge über Drosselschraube des Rohbausets bis auf 0,5 l pro Spülung reduzierbar
Weitere Informationen
- Armaturengruppe II gemäß DIN 4109
- Trinkwasserkonform nach UBA
