Allgemeine Beschreibung

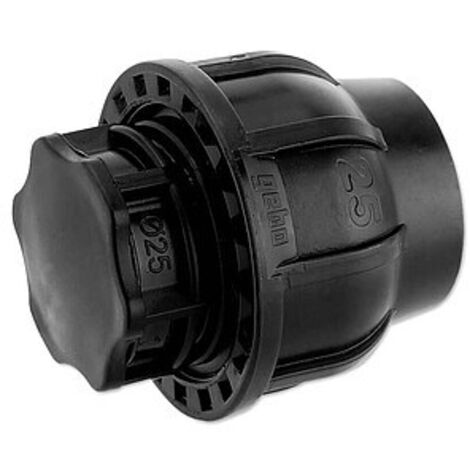

Der GEBO-Plast-Klemmverbinder Endkappe ist speziell für trinkwasserführende PE-Druckrohre konzipiert. Er ist nach DIN-DVGW geprüft und zugelassen (DVGW GW 335-B3) und erfüllt die aktuellen Hygienevorschriften. Der Klemmverbinder ist geeignet für PE-Rohre gemäß DIN 8074 und DIN EN 12201.Technische daten
- Max. Druck bis 25°C: 16 bar
- Max. Druck bei 26°C - 35°C: 12,5 bar
- Max. Druck bei 36°C - 45°C: 10 bar
- Materialien: Körper aus Copolymer (PP-B), UV-beständig; Druckring aus Polypropylen; Konusmutter aus Polypropylen, UV-beständig; Klemmring aus Polyacetal Resin (POM); O-Ring aus EPDM; Verstärkungsring aus Edelstahl, AISI 430
- Geeignet für Innengewinde von 1 1/4" – 4"
Installation
- Schneiden Sie das Rohr im rechten Winkel ab und fasen Sie es an.
- Der O-Ring ist vorgefettet, um die Montage zu erleichtern.
- Verwenden Sie kein ölhaltiges Fett, sondern ein trinkwassergeeignetes Gleitmittel.
- Lösen Sie die Konusmutter mit 3–4 Umdrehungen von der Verschraubung, aber schrauben Sie sie nicht ganz ab.
- Markieren Sie die Einschubtiefe auf dem Rohr.
- Schieben Sie das Rohr bis zum Anschlag in die Verschraubung.
- Stellen Sie sicher, dass das Rohr über das Dichtelement eingeschoben ist.
- Konusmutter mit der Hand fest anziehen und anschließend mit einem geeigneten Werkzeug nachziehen.
