Allgemeine Beschreibung

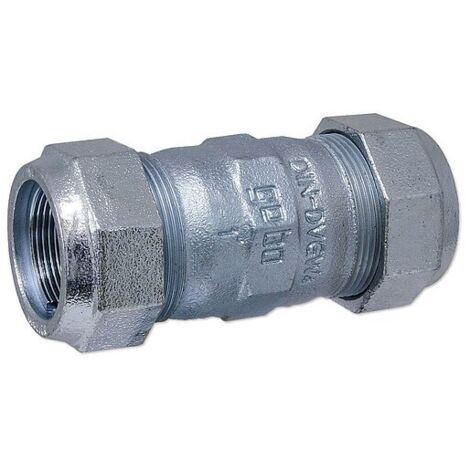

Der GEBO-Temperguss-Klemmverbinder für Stahlrohre ist eine praktische Lösung für viele Anwendungsbereiche, insbesondere bei der Sanierung im Altbau. Er ermöglicht eine schnelle und einfache Verbindung von Stahlrohren, ohne dass aufwändiges Schweißen oder Gewindeschneiden erforderlich ist. Dieser Klemmverbinder eignet sich sowohl für Reparaturen als auch für Neuinstallationen von Rohrleitungen für verschiedene Medien wie Wasser, Gas, Druckluft, Heizöl und Dieselkraftstoffe.Technische daten
- Durchmesser: 60,3 mm (2“)
- Betriebsdruck: Wasser PN 10 (bis 3/4"), PN 16 (ab 1"), Gas PN 5, Druckluft PN 12,5, Öl PN 6
- Temperaturen: Kaltwasserbereich bis 25 °C, Heizwasser bis 80 °C, Gas –20 bis +60 °C, Öl bis 40 °C
- Gewicht: 2,2 kg
- Baulänge: 145 mm
- Schlüsselweite: 90 mm
- Min. Einschubtiefe: 40 mm
- Max. Einschubtiefe: 65 mm
Kompatibilität und Zubehör
- Geeignet für Trinkwasserinstallationen
- Heizungsleitungen
- Hausanschlussleitungen für die Trinkwasserversorgung
- Gasleitungen (außerhalb von Gebäuden)
- Feuerlöschleitungen
- Druckluftleitungen
- Heizöl- und Dieselkraftstoffleitungen (TRBF beachten)
- Kühlmittelleitungen (bedingt)
Installation
Die Montage des GEBO-Klemmverbinders ist einfach und wird durch eine beiliegende Montageanleitung unterstützt. Der Klemmverbinder ist abwinkelbar bis zu 3° (bei Kupplungen und T-Stücken bis zu 6°), was eine flexible Installation ermöglicht.Anwendung
Der Klemmverbinder ist ideal für die schnelle und effiziente Verbindung von Stahlrohren in verschiedenen Anwendungen, einschließlich der oben genannten Medien. Er ist besonders vorteilhaft in Situationen, in denen eine schnelle Installation erforderlich ist, ohne aufwändige Schweiß- oder Gewindearbeiten.Weitere Informationen
- Verschraubungskörper: Temperguss EN-GJMB 350-10, EN 1562
- Konusmutter/Flansch: Temperguss EN-GJMB 350-10, EN 1562
- Klemmring: Stahl verzinkt, St 52, DIN EN 10025
- Vorlegering: Stahl verzinkt, St 37-3, DIN 1623-2
- Dichtring: NBR
- Verzinkung: Feuerverzinkung der Verschraubungskörper, Flanschteller und Konusmuttern
- Alle Vorgaben der Trinkwasserverordnung werden eingehalten.
- Galvanische Verzinkung nach DIN 50961 für die Zerspanung anfallenden Flächen.
- Zulassungen: DIN EN 10255, DIN 2442, DIN 2448, DIN 2458, ISO 65, DVGW-Reg.-Nr.: DW-8511AU2216, NG-4502AP1454, VdS-geprüft ab DN 25 (Feuerlöschleitungen), DIBT Zul.-Nr.: Z-38.4-212
