Allgemeine Beschreibung

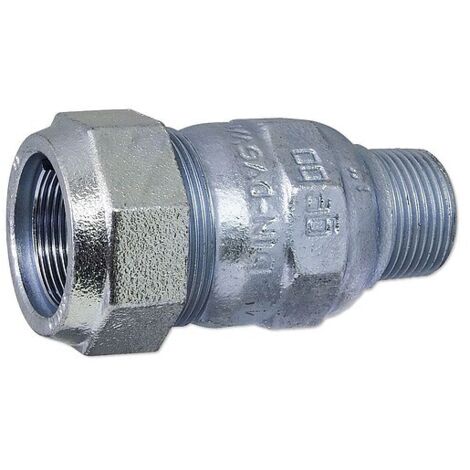

Der GEBO-Temperguss-Klemmverbinder für Stahlrohre mit einem Durchmesser von 33,7 mm (1“) und 1“ Außengewinde ist der ideale Problemlöser für zahlreiche Anwendungen, insbesondere bei der Sanierung im Altbau. Dieser Klemmverbinder ermöglicht schnelle Reparaturen sowie Ab- und Übergänge bei bestehenden Stahlleitungen, ohne dass aufwändiges Schweißen oder Gewindeschneiden erforderlich ist. Er eignet sich sowohl für die Neuinstallation als auch für die Verlegung von Rohrleitungen für Wasser, Gas, Druckluft, Heizöl und Dieselkraftstoffe.Technische daten
- Nenndurchfluss: DN 25
- Anschlussgewinde R ISO 7/1: 1“
- Stahlrohr Außen-Ø: 33,7 mm
- Gewicht: 0,6 kg
- Baulänge: 100 mm
- Schlüsselweite: 55 mm
- min. Einschubtiefe: 35 mm
- max. Einschubtiefe: 65 mm
- Betriebsdruck: Wasser PN 10 (bis 3/4") bzw. PN 16 (ab 1"), Gas PN 5, Druckluft PN 12,5, Öl PN 6
- Temperaturen: Kaltwasserbereich bis 25 °C, Heizwasser bis 80 °C, Gas –20 bis +60 °C, Öl 40 °C
Kompatibilität und Zubehör
- Geeignet für Trinkwasserinstallation
- Heizungsleitungen
- Hausanschlussleitungen für die Trinkwasserversorgung
- Gasleitungen (außerhalb von Gebäuden)
- Feuerlöschleitungen
- Druckluftleitungen
- Heizöl- und Dieselkraftstoffleitungen (TRBF beachten)
- Kühlmittelleitungen (bedingt)
Weitere Informationen
- Verschraubungskörper: Temperguss EN-GJMB 350-10, EN 1562
- Konusmutter/Flansch: Temperguss EN-GJMB 350-10, EN 1562
- Klemmring: Stahl verzinkt, St 52, DIN EN 10025
- Vorlegering: Stahl verzinkt, St 37-3, DIN 1623-2
- Dichtring: NBR
- Verzinkung: Feuerverzinkung der Verschraubungskörper, Flanschteller und Konusmuttern (Schmelztauchverzinkung nach DIN EN 10242)
- Alle Vorgaben der Trinkwasserverordnung werden eingehalten.
- Die im Rahmen der Zerspanung anfallende Freilegung von Flächen wird galvanisch verzinkt nach DIN 50961.
- Stahlklemmringe und Vorlegeringe sind ebenfalls galvanisch verzinkt nach DIN 50961.
- Zulassungen und Prüfungen: Für Stahlrohr nach DIN EN 10255, DIN 2442, DIN 2448, DIN 2458 Reihe 1, ISO 65; Wasser: W534, DVGW-Reg.-Nr.: DW-8511AU2216; Gas: DIN 3387-1, DVGW-Reg.-Nr.: NG-4502AP1454; VdS-geprüft ab DN 25 (Feuerlöschleitungen); Heizöl und Dieselkraftstoffe: bauaufsichtliche Zulassung DIBT, Zul.-Nr.: Z-38.4-212
