Allgemeine Beschreibung

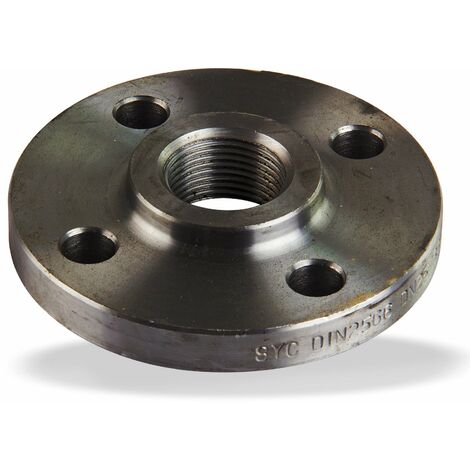

Der Gewindeflansch 3/4 Zoll (105x16 mm, DN20) ist ein hochwertiger Stahl-Schweissfitting, der nach DIN2566 gefertigt wird. Er bietet eine ideale Lösung zum Verbinden von Rohren durch Schweißen und eignet sich sowohl für Erweiterungen als auch für Neuinstallationen in bestehenden Stahlrohr-Installationen. Die Blindflansche sind optimal für alle Schweißarten und besonders geeignet für Stahlrohrleitungen in Heizungsanlagen.Technische daten
- Material: Werkstoff S235
- Norm: DIN2566
- Aussendurchmesser D: 105 mm
- Flanschdicke: 16 mm
- Lochabstand: 75 mm
- Obere Aufsetzfläche d3: 45 mm
- Untere Aufsetzfläche d4: 58 mm
- 4-Loch-Flansch Lochgröße d2: M12 (14 mm)
- Nennweite: DN20
- Rohrgröße: 3/4 Zoll
- Druckstufe: PN16
- Farbe: schwarz (unlackiert und unbehandelt)
Kompatibilität und Zubehör
- Schweissbögen 45°
- Schweissbögen 90°
- Schweissbögen 180°
- Schweissreduzierungen
- Schweissabzweige
- Klöpperböden
- Vorschweißflansche
- Blindflansche
