Allgemeine Beschreibung
Die Grünbeck Dosieranlage exaliQ:SC6 ermöglicht eine mengenproportionale Dosierung von Mineralstofflösungen zum Schutz von Trinkwasserleitungen vor Korrosion in Wohngebäuden. Das System arbeitet präzise in Abhängigkeit vom Wasserdurchfluss und schützt nachgeschaltete Installationen effektiv vor Ablagerungen.Technische daten
- Anschlussnennweite: DN 25
- Arbeitsbereich: 6 cbm/h
- Nenndruck: 10 bar (Ü)
- Wassertemperatur max.: 30 °C
- Stromanschluss: 230 V/50 Hz
- Betriebsspannung: 24 V/50 Hz
- Dosiermenge: 100 ml/cbm
- Dosierfolge: 0,33 l/Imp.
- Wandabstand bis Rohrmitte: 55 mm
- Bauhöhe: 425 mm
Kompatibilität und Zubehör

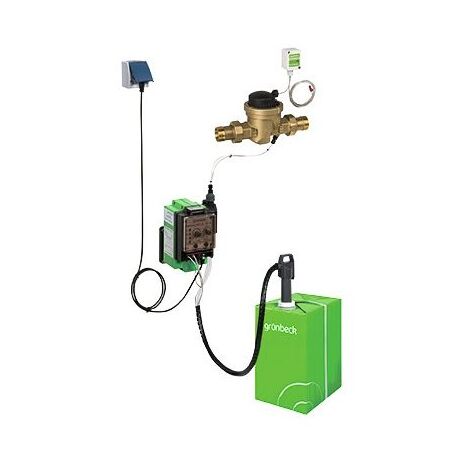

- 1x Dosieranlage exaliQ:SC6
- 1x Kontaktwasserzähler mit Verschraubungen
- 1x Impulskabel mit Hallimpulssensor
- 1x Dosierstelle mit Rückschlagventil
- 1x Dosiergerät mit Dosierschlauch und Sauglanze
- 1x Dosierventil
- 1x Halterung mit Abstandshalter
- 1x Netzteil 230 V/12 V mit Verbindungskabel
Installation
Die Installation erfolgt durch Anschluss der Dosieranlage an die Trinkwasserleitung gemäß den beiliegenden Anleitungen und den technischen Spezifikationen.
Anwendung
Die Dosieranlage wird zur kontinuierlichen Dosierung von Mineralstofflösungen eingesetzt, um die Wasserqualität zu verbessern und Korrosion in Trinkwasserleitungen zu verhindern.
Weitere Informationen
Die Anlage verfügt über eine elektronische Niveauüberwachung, die bei leerem Dosierbehälter die Pumpe abschaltet und so vor Trockenlauf schützt. Ein integriertes Selbstkontrollsystem verhindert bei Störungen eine unzulässige Überdosierung durch automatische Abschaltung. Der Betriebszustand wird über ein Bedienfeld mit LED-Anzeige signalisiert, wobei ein grüner LED-Ring zusätzlich über den Status informiert. Über eine USB-Schnittstelle lassen sich gespeicherte Betriebsdaten, wie das Datum und die durchflossene Wassermenge, auslesen und dokumentieren.
