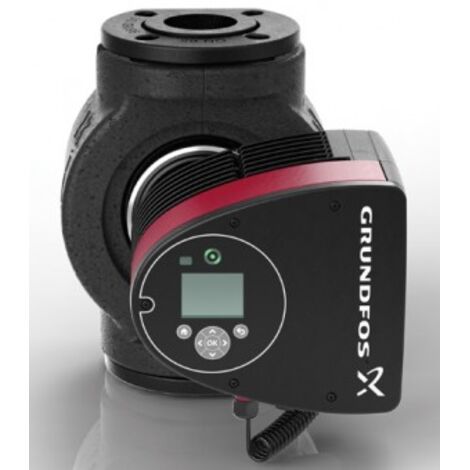

Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 80-120F, PN 6 230V, 360mm max. Förderh. 12m max. Volumenst. 67m3/h

Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 80-120F, PN 6 230V, 360mm max. Förderh. 12m max. Volumenst. 67m3/h

Die elektronisch geregelte Umwälzpumpe MAGNA3 80-120F von Grundfos ist eine leistungsstarke Hocheffizienz-Nassläuferpumpe, die für anspruchsvolle Heizungsanwendungen konzipiert wurde. Mit einer maximalen Förderhöhe von 12 Metern und einem maximalen Volumenstrom von 67 m³/h bietet sie eine präzise Steuerung für komplexe Systeme. Die Pumpe zeichnet sich durch ihre moderne EC-Permanentmagnetmotortechnologie aus und erreicht einen Energieeffizienzindex von 0,17, was sie zu einer wirtschaftlichen Lösung für den professionellen Einsatz macht.

Welche Regelungsfunktionen bietet die MAGNA3?

Die Pumpe ermöglicht eine flexible Anpassung an den jeweiligen Anlagenbedarf durch verschiedene Regelungsarten wie Konstantdruck, Proportionaldruck, Festdrehzahl oder Konstanttemperatur. Die integrierte AutoAdapt-Funktion sorgt für eine automatische Sollwerteinstellung, während die FlowLimit-Funktion eine präzise Begrenzung des Volumenstroms erlaubt. Zur Überwachung und Steuerung stehen ein TFT-Display mit Soft-touch-Tastatur sowie umfangreiche Kommunikationsschnittstellen zur Verfügung, darunter Modbus RTU, BACnet MS/TP, LONWorks und PROFIBUS. Zudem ist die Anbindung an die Gebäudeleittechnik über optionale Module möglich.

Wie ist die Pumpe konstruiert?

Das Pumpengehäuse besteht aus robustem Gusseisen (GJL-250) und ist für einen maximalen Arbeitsdruck von 6 bar ausgelegt. Die Einbaulänge beträgt 360 mm bei einem Nenndurchmesser von DN 80. Die Pumpe ist für Medientemperaturen von -10 bis 110 °C geeignet und verfügt über einen integrierten Motorvollschutz sowie einen Trockenlaufschutz. Die elektrische Anbindung erfolgt über Anschlussklemmen bei einer Bemessungsspannung von 230 V.

Technische Daten

• Max. Förderhöhe: 12 m
• Max. Volumenstrom: 67 m³/h
• Einbaulänge: 360 mm
• Nenndurchmesser: DN 80
• Energieeffizienzindex (EEI): 0,17
• Max. Leistungsaufnahme (P1): 1496 W
• Max. Betriebsdruck: 6 bar
• Medientemperaturbereich: -10 bis 110 °C
• Schutzart: IPX4
• Drehzahl: 3690 1/min

Die Grundfos MAGNA3 80-120F überzeugt durch ihre hohe Effizienz und vielseitige Konnektivität. Mit einer Leistungsaufnahme von bis zu 1496 W und einem EEI von 0,17 unterstützt sie einen ressourcenschonenden Betrieb in Heizungsanlagen. Die robuste Bauweise aus Gusseisen, kombiniert mit der intelligenten Regelungstechnik und der Unterstützung zahlreicher Kommunikationsprotokolle, macht diese Pumpe zu einer zuverlässigen Komponente für moderne Gebäudetechnik, die sich flexibel an wechselnde Anforderungen anpassen lässt.

Lieferumfang

• 1x Grundfos Umwälzpumpe MAGNA3 80-120F
• 1x Wärmedämmschale

Produktspezifikation

• Hersteller-Warengruppe: Heizungsumwälzpumpen
• Hersteller-Produktgruppe: Elektr. ger. Nassläuferp. MAGNA3 F
• Hersteller-Artikelnummer: 97924690
• Nennstrom: 6,65
• Anzahl der Phasen: 1
• Max. Volumenstrom: 67
• Max. Förderhöhe: 12
• Flanschform: rund
• Drehzahl: 3690
• Umgebungstemperatur: 0 - 40
• Unterstützt Protokoll für PROFIBUS: ja
• Unterstützt Protokoll für KNX: nein
• Potentialfreier Schaltkontakt: ja
• Elektrischer Anschluss: Anschlussklemmen
• Bemessungsspannung: 230
• Einbaulänge: 360
• Frequenz: 50 Hz
• Schutzart (IP): IPX4
• Funkstandard Bluetooth: ja
• Funkstandard WLAN 802.11: ja
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: ja
• Unterstützt Protokoll für EtherNet/IP: ja
• Unterstützt Protokoll für PROFINET IO: nein
• Funkstandard UMTS: ja
• Aufgenommene Motorleistung (P1) pro Motor: 1,496
• Volumenstrom (BEP): 37,41
• Förderhöhe bei Volumenstrom (BEP): 96,11
• Anschlussstandard Einlassseite: EN 1092-2
• Anschlussstandard Auslassseite: EN 1092-2
• Kommunikation: eingebaut und vorbereitet
• Funkstandard 5G: ja
• Schnittstellensignal 0-10 V / 2-10 V: ja
• Schnittstellensignal 0-20 mA / 4-20 mA: ja
• Schnittstelle PT100 / PT1000 / PTC: nein
• Schnittstelle Pulse Width Modulation (PWM): nein
• Schnittstelle Impulszähler (Pulse counter): nein
• Unterstützt Protokoll für CAN/CANOpen: nein
• Unterstützt Protokoll für Modbus TCP: nein
• Unterstützt Protokoll für Modbus RTU: ja
• Unterstützt Protokoll für BACnet MS/TP: ja
• Unterstützt Protokoll für BACnet IP: nein
• Unterstützt Protokoll für LON/LONWorks: ja
• Unterstützt Protokoll für LIN Bus: nein
• Funkstandard 2G: ja
• Funkstandard 4G: ja
• Art der Drehzahlregelung: stufenlos
• Drehzahlregelung Motor: eingebaut
• Max. Arbeitsdruck: 6
• Werkstoff des Pumpengehäuses: Gusseisen
• Doppelpumpe: nein
• Isolationsklasse nach IEC: F
• Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Anschluss Einlassseite: Flansch
• Nenndurchmesser, Anschluss Einlassseite: DN 80
• Nenndurchmesser, Anschluss Auslassseite: DN 80
• Anschluss Auslassseite: Flansch
• Energieeffizienzindex (EEI): 0,17
• Druckstufe Flanschanschluss Einlassseite: PN 6
• Druckstufe Flanschanschluss Auslassseite: PN 6
• EPD Nummer: EPD-GRU-20230080-CBC1-EN
