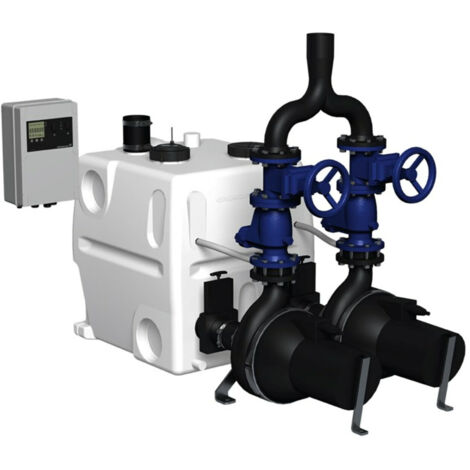

Grundfos Hebeanlage MD1, MDV Abwasserhebeanlage, Doppelanlage MD1.80.80.55.4.51D/450.SL .5, 97577865

Grundfos Hebeanlage MD1, MDV Abwasserhebeanlage, Doppelanlage MD1.80.80.55.4.51D/450.SL .5, 97577865

Keine Einschränkungen mehr bei der Nutzung von Kellern

Die Baureihe Multilift mit ihren Einzelpumpen- und Doppelpumpen-Hebeanlagen ermöglicht den Bau von Toiletten- und Waschräumen z. B. in Kellern, wenn die vorhandenen Möglichkeiten zur Abwasserentsorgung über ein natürliches Gefälle nicht genutzt werden können oder der Anschluss an die bestehenden Abwasserleitungen zu teuer ist. Die vormontierten, einbaufertigen Hebeanlagen mit einer oder zwei Pumpen sind für das Anheben und Weiterleiten von Abwasser in die Kanalisation bestimmt, das in Gebäuden unterhalb der Rückstauebene anfällt. In der Regel werden die Multilift-Hebeanlagen unterhalb der Rückstauebene in Kellern von größeren Gebäuden installiert. Dazu gehören z. B. Mehrfamilienhäuser, öffentliche Gebäude, Gewerbebauten, Schulen, Bürogebäude, Hotels, Restaurants, Krankenhäuser und Industriebetriebe. Die kompakten Hebeanlagen können kostengünstig und mit minimalem Aufwand an die im Gebäude vorhandenen Abwasserleitungen angeschlossen werden. Hebeanlagen sorgen nicht nur für eine effiziente Gebäudeentwässerung. Sie sind auch der beste Schutz gegen Rückstau, der z. B. nach starken Regenfällen oder bei Überlastung der öffentlichen Kanalisation auftreten kann.

Kompakte überflutbare Fäkalienhebeanlage mit 2 horizontalen Pumpen Typ SL, 1x oder 2x450 Liter Sammelbehälter, Mikroprozessorsteuerung, inkl. allen erforderlichen elastischen Verbindungen und Befestigungsmaterial. Sammelbehälter mit horizontalem und vertikalem Zulaufstutzen, Pumpen mit 80mm freiem Durchgang. Elektronischer Steuerung mit piezoresistivem Drucksensor und 10m Schlauch. Anlage gemäß DIN EN 12050 Sammelbehälter: Schlag- und bruchfest aus Polyäthylen, unverrottbar, gas- und geruchsdicht. Pumpen: 2x Abwasser-Tauchmotorpumpen, einstufiges Blockaggregat mit Einkanal- laufrad (MD1) oder Vortexlaufrad (MDV), und freiem Durchgang von 80 mm, mit: Doppeltem Dichtungssystem als kompakte Cartridge-/Patronendichtung, Ölsperrkammer gefüllt mit physiologisch unbedenklichem Spezialöl, von außen kontrollierbar, Motor mit 2 Satz Thermoschaltern in der Wicklung, Kabeleinführung über Edelstahl- steckverbindung, Kabel längswasserdicht vergossen, Servicefreundliches Edelstahlspannband zur schnellen Trennung von Motor und Hydraulik. Steuerung: Berührungsloser, piezoresistiver Drucksensor als Plug-in Modul in der Steuerung, elektronisch überwacht, millimetergenaue Füllstandsanzeige, verstopfungs- und blockiersicher da keine beweglichen Teile im Abwasser, Feuchtigkeitsabscheider im Staurohrkopf, wartungsfreundliche über großdimensionierte Behälterverschraubung. Vollelektronisches, vorkonfiguriertes Steuergerät zur Steuerung und Überwachung von 2 Tauchmotorpumpen, intuitive Bedienung, Drucktasten mit Motorschutzrelais, Steuerplatine und digitalem beleuchtetem 2,7-Zoll-Display für die Zustandsanzeige. Zusätzliche Anschlussklemme für einen externen Schwimmerschalter. Parameteränderungen vor unbefugtem Zugriff verriegelbar. Über einen Druckschlauch und einen Wandler im Steuergerät wird das Behälterniveau in Echtzeit gemessen und gesteuert. Wandmontage der Steuerung ohne Öffnen der Steuereinheit. Wandaufbaugerät mit ISO Gehäuse IP56. Wechsel- und Störumschaltung der Pumpen Optische Anzeige von Einzelbetrieb, Einzelstörmeldung, Niveauanzeige in mm, Hochwasser, Motorstrom im Betrieb, Übertemperatur, Netzstörung und Sensorfehler, Phasenfolgefehler (nur 3 ph.) Einstellung der Einschalthöhe über LCD-Display Betriebsschalter H-0-A je Pumpe Akustisches Signal (Summer) für Störung Quittiertaste Störung Automatische oder manuelle Alarmmelde- quittierung Potentialfreie, getrennte Meldung von Einzelbetrieb und –störung, Hochwasseralarm und Sammelstörmeldung Fehlermeldung mit gezielter Störungsanzeige und Fehlerspeicher der letzten 20 Ereignisse Betriebsstunden- und Impulszähler Antiblockierfunktion durch automatischen Testlauf nach 24h Stillstandzeit Nachlauf der Pumpen zur Vermeidung von Ablagerungen und Verstopfungen (einstellbar) Temperaturüberwachung für Pumpen mit Wicklungsthermofühlern Akkupuffer für netzunabhängige Alarmierung (siehe Zubehör) Schnittstelle für Software-Update Start- und Alarmverzögerung bei Schwallwasser Laufzeitüberwachung und Trockenlaufschutz Schnittstelle für PC-Tool für Service- und erweiterte Parametrierfunktion

• Model: MD1.80.80.55.4.51D /450.SL
• Nennförderstrom: 5.5 l/s
• Nennförderhöhe: 18.9 m
• Leistungsaufnahme P1: 6.5 kW
• Tank volume nominal: 450 l
• Laufradtyp: SINGLE CHANNEL
• Medientemperaturbereich: 0 .. 40 °C
• Bemessungsspannung: 3 x 380-415 V
• Nennstrom bei 3/4 Ladung: 11 A
• Nennstrom bei 1/2 Ladung: 9.5 A
• Cos phi - Leistungsfaktor: 0.74
• Tatsächliches Gesamtvolumen des Sammelbeckens mit 180 mm Einlass: 120 l
• Tatsächliches Gesamtvolumen des Sammelbeckens mit 250 mm Einlass: 240 l

Geeignet für:

• Abwasser in Gewerbeimmobilien
• Häusliches Abwasser
• Abwassertransport in kommunalen Klärwerken

MULTILIFT MD1, MDV ist eine All-in-One-Hebeanlage mit einer SE- oder SL-Pumpe, die für das Sammeln und Entsorgen von Abwasser aus großen Gewerbegebäuden bestimmt ist. Sie verfügt über einen 450-l-Sammelbehälter.Geeignet für:

• Abwasser in Gewerbeimmobilien
• Häusliches Abwasser
• Abwassertransport in kommunalen Klärwerken

MULTILIFT MD1, MDV ist eine All-in-One-Hebeanlage mit einer SE- oder SL-Pumpe, die für das Sammeln und Entsorgen von Abwasser aus großen Gewerbegebäuden bestimmt ist. Sie verfügt über einen 450-l-Sammelbehälter.
