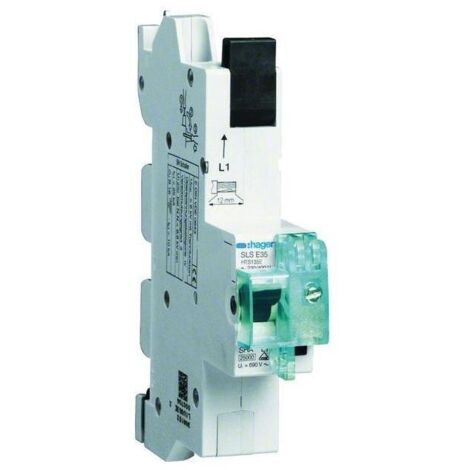

hager SLS-Schalter 1 polig E-Charakteristik 35A für Sammelschiene QuickConnect

hager SLS-Schalter 1 polig E-Charakteristik 35A für Sammelschiene QuickConnect

SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 6. SLS in verschieden poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Steckkontaktierung für direkte Sammelschienenmontage. Der serienmäßige Multifunktionsverschluß ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.

Auslösecharakteristik: E
Polart: 1P
Polanzahl: 1
Nennstrom: 35 A
Montage auf: Sammelschienensystem
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Einstellung des thermischen Auslösers in AC: 1.05 - 1.2 A
Anzahl Module: 1.50
Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 25 mm²
Höhe: 158 mm
Breite: 27 mm
Tiefe: 116 mm
Verlustleistung pro Pol: 6.60 W

Fabrikat : Hager

Artikel : HTS135E

Produktspezifikation

• Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
• Anschlussquerschnitt bei starrem Leiter: 1 - 25 mm²
• Anzahl Module: 1,50
• Auslösecharakteristik: E
• Bemessungsabschaltvermögen ICN: 25 kA
• Bemessungsbetriebsspannung Ue: 230 - 400 V
• Betriebstemperatur: -25 - 55 °C
• Breite: 27 mm
• Breite/Dicke Sammelschiene: 12 - 12 mm
• Einstellung des thermischen Auslösers in AC: 1,05 - 1,2 A
• Frequenz: 50 - 60 Hz
• Gesamtverlustleistung unter Nennstrom: 6,60 W
• Höhe: 158 mm
• IP-Klasse (Ingress Protection): IP20
• Isolationsspannung Ui: 690 V
• Lager-/Transporttemperatur: -25 - 80 °C
• Montage auf: Sammelschienensystem
• Nennstrom: 35 A
• Polanzahl: 1
• Polart: 1P
• QuickConnect: Ja
• Tiefe: 116 mm
• Verlustleistung pro Pol: 6,60 W
