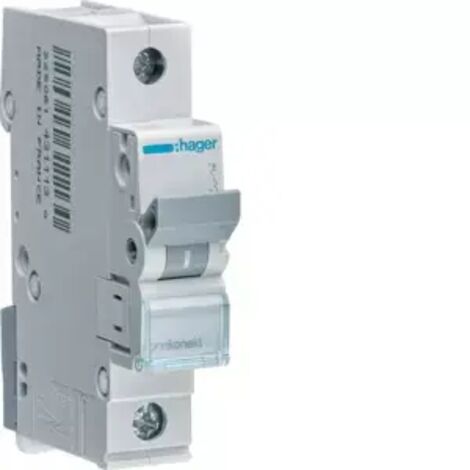

hager Leitungsschutzschalter 1 polig 6kA C-Charakteristik 4A 1 Modul

hager Leitungsschutzschalter 1 polig 6kA C-Charakteristik 4A 1 Modul

Leitungsschutzschalter nach DIN EN 60898-1(VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Nennstrom: 4 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
Polart: 1P
Auslösecharakteristik: C
Anzahl Module: 1
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2

Fabrikat : Hager

Artikel : MCN104

Produktspezifikation

• 360° Montagemöglichkeit: Ja
• Anschlussart: Schraubanschluss
• Anschlussquerschnitt bei flexiblem Leiter: 1 - 25 mm²
• Anschlussquerschnitt bei starrem Leiter: 1 - 35 mm²
• Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
• Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
• Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
• Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
• Anzahl Module: 1
• Auslösecharakteristik: C
• Ausrichtung obere Anschlussklemme für modulare Geräte: Ausgerichtete Klemmen
• Ausrichtung untere Anschlussklemme für modulare Geräte: Ausgerichtete Klemmen
• Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
• Bemessungsbetriebsspannung Ue: 230 - 400 V
• Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
• Betriebstemperatur: -25 - 70 °C
• Breite: 17,50 mm
• Energiebegrenzungsklasse I²t: 3
• Frequenz: 50 - 60 Hz
• Gesamtverlustleistung unter Nennstrom: 1,90 W
• Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
• Höhe: 83 mm
• IP-Klasse (Ingress Protection): IP20
• Isolationsspannung Ui: 500 V
• Luftfeuchtigkeitsschutz: Für alle Klimabereiche
• Nennstrom: 4 A
• Nennstrom bei -10°C: 4,9 A
• Nennstrom bei -15°C: 5 A
• Nennstrom bei -5°C: 4,8 A
• Nennstrom bei 0 °C: 4,7 A
• Nennstrom bei 10°C: 4,5 A
• Nennstrom bei 15°C: 4,4 A
• Nennstrom bei 20 °C: 4,2 A
• Nennstrom bei 25°C: 4,1 A
• Nennstrom bei 30°C: 4 A
• Nennstrom bei 35°C: 3,9 A
• Nennstrom bei 40 °C: 3,8 A
• Nennstrom bei 45 °C: 3,6 A
• Nennstrom bei 50 °C: 3,5 A
• Nennstrom bei 55°C: 3,3 A
• Nennstrom bei 5°C: 4,6 A
• Nennstrom bei 60°C: 3,2 A
• Nennstrom bei 65°C: 3 A
• Nennstrom bei 70°C: 2,9 A
• Nominales Drehmoment: 2,80 - 2,80 Nm
• Nominales Drehmoment Obere Klemme: 2,80 - 2,80 Nm
• Nominales Drehmoment Untere Klemme: 2,80 - 2,80 Nm
• Polart: 1P
• Stoßspannungsfestigkeit Uimp: 4000 V
• Tiefe: 70 mm
• Typ obere Anschlussklemme für modulare Geräte: Schraubanschluss
• Typ untere Anschlussklemme für modulare Geräte: biconnect
• Versorgungsspannungsart: AC
