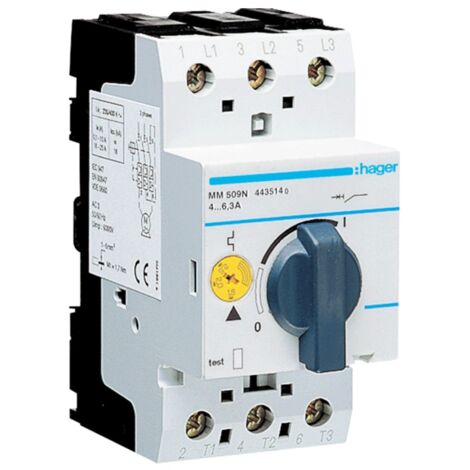

Hager Motorschutzschalter 4-6,3A 2,5 Module 3-polig MM509N

Thermisch-magnetischer Schutzschalter von Hager mit den folgenden Merkmalen:

• Art der Steuerung Kompakt-Drehschalter
• 3 Pole
• 2,5 Module
• Nennstrom In 4-6.3A
• Nennbetriebsspannung AC 690 Vac
• Art der Versorgungsspannung AC
• Nennfrequenz 50/60 Hz
• Bemessungsisolationsspannung 690 V
• Bemessungsfehlerstromfestigkeit 6000 V
• Gesamtverlustleistung 5,68 W

Der Motorschutzschalter wird auf dem Versorgungskabel des Motors installiert. Wenn der Motor aufgrund einer mechanischen Einwirkung oder (in Dreiphasensystemen) aufgrund des Fehlens einer Phase anhält, erkennt er eine übermäßige Absorption und unterbricht automatisch die elektrische Energie, wodurch die Unversehrtheit des Motors gewährleistet wird.

Merkmale:

• Serie Hager
• Art der Steuerung Kompakt-Drehschalter
• 3 Pole
• 2,5 Module
• Montageart DIN-Schiene Typ O (symmetrisch)
• Nennbetriebsspannung AC 690 Vac
• Art der Versorgungsspannung AC
• Nennfrequenz 50/60 Hz
• Bemessungsisolationsspannung 690 V
• Bemessungsfehlerstromfestigkeit 6000 V
• Nennstrom In 4-6.3A
• Temperaturregelung 30°C (4 / 4.3 / 4.6 / 4.9 / 5.2 / 5.4 / 5.7 / 6 / 6.3A)
• Gesamtverlustleistung 5,68 W
• Schraubverbindungstyp
• Gehäuseschutzart IP20
• Verschmutzungsgrad 3
• Elektrische Lebensdauer und Anzahl der Zyklen 50000
• Anzahl der elektrischen Vorgänge 40
• Anzahl der Schaltspiele (mechanische Lebensdauer) 100000
• Anzugsdrehmoment 1,7 Nm
• Litzenquerschnitt starres Kabel x Schraubanschlussklemmen 1 / 6 mm²
• Querschnitt der flexiblen Leitung x Schraubanschlussklemmen 1 / 6 mm² Art der Verschraubung
• Schraubverbindungstyp
• Schutzart des Gehäuses IP20
• Automatische Temperaturkompensation -5 / 40 °C
• Betriebstemperatur -25...55 °C
• Verschmutzungsgrad 3
• Lager-/Transporttemperatur -25...80 °C
• Kalibrierungstemperatur 30 °C

• Art : Motorschutz
• Module : 2.5
• Pole : 3P
• Ausschaltstrom : 100KA
• Ampere : 4-6.3A
