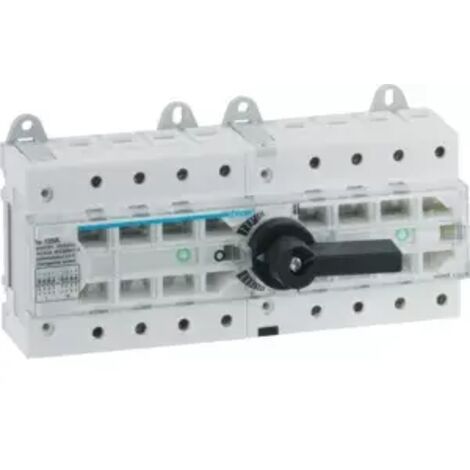

hager Lastumschalter 4polig 125A

hager Lastumschalter 4polig 125A

Umschalter nach DIN EN60947-3 zum Umschalten unter Last von zwei Niederspannungsstromkreisen mit Sicherheitstrennung. Zum Aufbau auf DIN Schiene oder Montageplatte. Drei Schaltstellungen I - 0 - II.

Bemessungsbetriebsspannung Ue: 380 - 690 V
Isolationsspannung Ui: 800 V
Stoßspannungsfestigkeit Uimp: 8000 V
Nennstrom für kurze Zeit ICW IEC 60947: 2.50 kA
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 82000 W
Polanzahl: 4
Polart: 4P
Motorantrieb integriert: Nein
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Anzahl Module: 12.50
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 17.10 W
Betriebstemperatur: -20 - 70 °C

Fabrikat : Hager

Artikel : HI406R

Produktspezifikation

• Anschlussquerschnitt bei starrem Leiter: 4 - 50 mm²
• Anzahl Module: 12,50
• Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA
• Bemessungsbetriebsspannung Ue: 380 - 690 V
• Bemessungsbetriebsleistung bei 400 V AC AC1: 82000 W
• Betriebstemperatur: -20 - 70 °C
• Breite: 97 mm
• Frequenz: 50 - 60 Hz
• Gesamtverlustleistung unter Nennstrom: 17,10 W
• Höhe: 116 mm
• IP-Klasse (Ingress Protection): IP20
• Isolationsspannung Ui: 800 V
• Motorantrieb integriert: Nein
• Nennstrom: 125 A
• Nennstrom für kurze Zeit ICW IEC 60947: 2,50 kA
• Polanzahl: 4
• Polart: 4P
• Steuer-/Bedienelement: kurzer Drehgriff
• Stoßspannungsfestigkeit Uimp: 8000 V
• Tiefe: 215 mm
• Verriegelbar: Ja
