Allgemeine Beschreibung

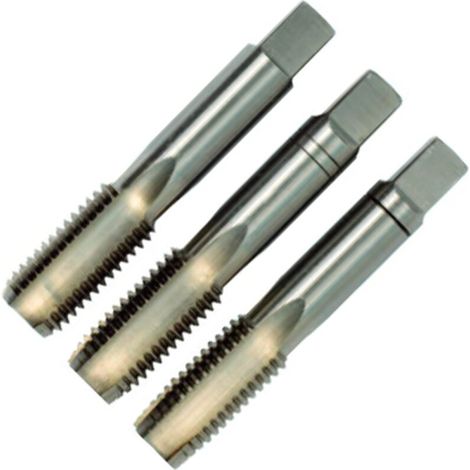

Der Handgewindebohrersatz besteht aus drei Teilen und ist nach DIN 352 gefertigt. Er umfasst Vor-, Mittel- und Fertigschneider in blanker Ausführung. Dieser Satz ist ideal für metrische ISO-Regelgewinde nach DIN 13, beginnend ab M 8, und verfügt über eine Zentrierspitze. Er eignet sich sowohl für Durchgangsgewinde als auch für Sacklochgewinde in Stählen mit einer Festigkeit von bis zu 900 N/mm².Technische daten
- Material: HSS-G
- Ausführung: blank
- Festigkeit: bis 900 N/mm²
- Größen: M 7 bis M 52
- Durchmesser: 0,25 mm bis 5,0 mm
- Längen: 2,1 mm bis 32 mm
Weitere Informationen
Der Satz enthält die folgenden Gewindegrößen:
- M 1: 0,25 mm, 2,5 mm, 2,1 mm, 0,75 mm, 32 mm, 5,5 mm
- M 2: 0,4 mm, 2,8 mm, 2,1 mm, 1,6 mm, 36 mm, 8 mm
- M 3: 0,5 mm, 3,5 mm, 2,7 mm, 2,5 mm, 40 mm, 12 mm
- M 4: 0,7 mm, 4,5 mm, 3,4 mm, 3,3 mm, 48 mm, 14 mm
- M 5: 0,8 mm, 6,0 mm, 4,9 mm, 4,2 mm, 50 mm, 16 mm
- M 6: 1,0 mm, 6,0 mm, 4,9 mm, 5,0 mm, 56 mm, 19 mm
- M 7: 1,0 mm, 6,0 mm, 4,9 mm, 6,0 mm, 56 mm, 19 mm
- M 8: 1,25 mm, 6,0 mm, 4,9 mm, 6,8 mm, 56 mm, 22 mm
- M 9: 1,25 mm, 7,0 mm, 5,5 mm, 7,8 mm, 63 mm, 22 mm
- M 10: 1,5 mm, 7,0 mm, 5,5 mm, 8,5 mm, 70 mm, 24 mm
- M 11: 1,5 mm, 8,0 mm, 6,2 mm, 9,5 mm, 70 mm, 24 mm
- M 12: 1,75 mm, 9,0 mm, 7,0 mm, 10,2 mm, 75 mm, 28 mm
- M 14: 2,0 mm, 11,0 mm, 9,0 mm, 12,0 mm, 80 mm, 30 mm
- M 15: 2,0 mm, 12,0 mm, 9,0 mm, 14,0 mm, 80 mm, 32 mm
- M 16: 2,0 mm, 12,0 mm, 9,0 mm, 14,0 mm, 80 mm, 32 mm
- M 18: 2,5 mm, 14,0 mm, 11,0 mm, 15,5 mm, 95 mm, 34 mm
- M 20: 2,5 mm, 16 mm, 12,0 mm, 17,5 mm, 95 mm, 34 mm
- M 22: 2,5 mm, 18 mm, 14,5 mm, 19,5 mm, 100 mm, 34 mm
- M 24: 3,0 mm, 18 mm, 14,5 mm, 21,0 mm, 100 mm, 38 mm
- M 27: 3,0 mm, 20 mm, 16,0 mm, 24,0 mm, 110 mm, 50 mm
- M 30: 3,5 mm, 22 mm, 18,0 mm, 26,5 mm, 125 mm, 56 mm
- M 33: 3,5 mm, 25 mm, 20,0 mm, 29,5 mm, 125 mm, 56 mm
- M 36: 4,0 mm, 28 mm, 22,0 mm, 32,0 mm, 150 mm, 63 mm
- M 39: 4,0 mm, 32 mm, 24,0 mm, 35,0 mm, 150 mm, 63 mm
- M 42: 4,5 mm, 32 mm, 24,0 mm, 37,5 mm, 150 mm, 63 mm
- M 45: 4,5 mm, 36 mm, 29,0 mm, 40,5 mm, 160 mm, 70 mm
- M 48: 5,0 mm, 36 mm, 29,0 mm, 43,0 mm, 180 mm, 75 mm
- M 52: 5,0 mm, 40 mm, 32,0 mm, 47,0 mm, 180 mm, 75 mm
