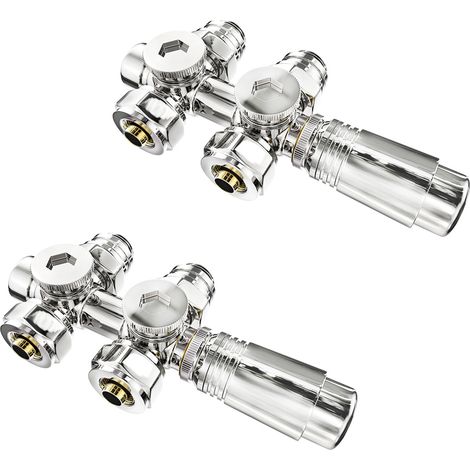

Heilmetz Heizkörperventil Chrom Multiblock 50 mm, Eck- und Durchgangsventil, für 15mm Kupfer & 16mm Pex

2-in-1 Multiblock für flexible Heizkörperanschlüsse

Das Heilmetz Thermostatventil kombiniert Eckventil und Durchgangsventil in einer Lösung und eignet sich für Heizkörper mit 50 mm Anschlussabstand. Die 2-in-1-Ausführung bietet mehr Flexibilität bei unterschiedlichen Rohrführungen und ermöglicht eine passende Ausrichtung je nach Einbausituation.

Der Ventilkörper besteht aus Messing und ist für den Einsatz in Zweirohr-Heizsystemen ausgelegt.

Präzise Temperaturregelung mit 6 Einstellungen

• Mit dem Thermostatkopf lässt sich die gewünschte Raumtemperatur über 6 Einstellpositionen regulieren. Der Einstellbereich reicht von 12 bis 28 °C.

• Die Positionen entsprechen:

• ❄ = ca. 7 °C Frostschutz
• 1 = ca. 12 °C
• 2 = ca. 16 °C
• 3 = ca. 20 °C
• 4 = ca. 24 °C
• 5 = ca. 28 °C

Die Frostschutzstellung bei ca. 7 °C eignet sich für Räume, in denen die Temperatur während längerer Abwesenheit niedrig gehalten werden soll.

Flexibel positionierbarer Thermostatkopf

• Der Thermostatkopf wird auf der Vorlaufseite montiert und kann je nach Einbausituation links oder rechts positioniert werden. Dadurch lässt sich die Bedienung an die vorhandene Rohrführung und Einbausituation anpassen.

Geeignet für 16 mm Rohrleitungen

• Das Ventil verfügt über einen G1/2"-Außengewindeanschluss zum Heizkörper und einen G3/4"-Anschluss auf der Rohrseite. Der Thermostatkopf wird über ein M30 × 1,5-Gewinde befestigt.

• Vor der Montage sollten Rohrdurchmesser, Rohrmaterial, Gewinde und der Anschlussabstand des vorhandenen Heizkörpers geprüft werden.

• Im Lieferumfang sind bereits 2 vormontierte Adapter für 16-mm-Mehrschichtverbundrohre enthalten. Zusätzlich werden 2 Adapter für 15-mm-Kupferrohre mitgeliefert.

Geeignet für:

• 16 mm Mehrschichtverbundrohr (Ø16 × 2,0 mm PEX-AL-PEX)
• 15 mm Kupferrohr

Technische Daten

• Produkttyp: Thermostatventil / Multiblock für Heizkörper
• Ausführung: Eckventil und Durchgangsventil
• Material: Messing
• Farbe: Chrom
• Heizkörpertyp: für Heizkörper mit Mittelanschluss
• Anschlussabstand: 50 mm
• Heizkörperanschluss: G1/2" Außengewinde
• Rohranschluss: G3/4"
• Geeignetes Rohr: 16 mm Mehrschichtverbundrohr (Ø16 × 2,0 mm PEX-AL-PEX)
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,8 bar
• Max. Betriebstemperatur: 100 °C
• Montage des Thermostatkopfs: auf der Vorlaufseite, links oder rechts positionierbar

Lieferumfang

• 1 × Ventilkörper
• 1 × Thermostatkopf
• 1 × Dekorrosette / Abdeckung
• 2 × Adapter für 16 mm Mehrschichtverbundrohr, vormontiert
• 2 × Adapter für 15-mm-Kupferrohr
• 1 × Montageanleitung

Wichtige Hinweise

1. Der Thermostatkopf muss auf der Vorlaufseite montiert werden.
2. Der Differenzdruck zwischen Vor- und Rücklauf sollte 0,2 bar nicht überschreiten, um mögliche Strömungsgeräusche zu reduzieren.
3. Das hierfür gegebenenfalls erforderliche Differenzdruck-Bypassventil ist nicht im Lieferumfang enthalten.
4. Prüfen Sie vor dem Kauf den Anschlussabstand von 50 mm, die vorhandenen Gewinde sowie Rohrdurchmesser und Rohrmaterial.
5. Lesen Sie vor der Montage die vollständige Anleitung.
6. Die Installation und Arbeiten an der Heizungsanlage sollten von einer qualifizierten Fachkraft durchgeführt werden.
