IMI Heimeier Pumpen-Kugelhahn Globo P, Viega Pressanschluss 35mm x 1 1/4"

IMI Heimeier Pumpen-Kugelhahn Globo P, Viega Pressanschluss 35mm x 1 1/4"

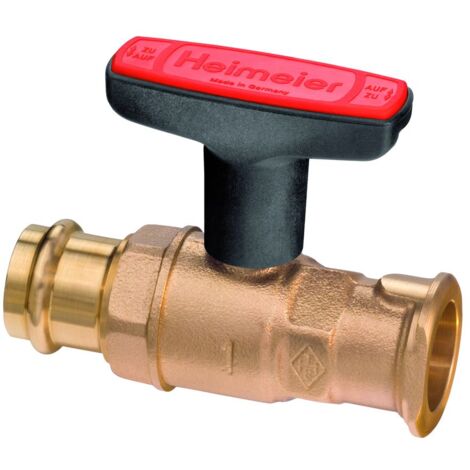

Der IMI Heimeier Pumpen-Kugelhahn Globo P ist eine robuste Armatur aus Rotguss mit Viega Pressanschluss in 35 mm x 1 1/4". Er ist speziell für den direkten Anschluss an Umwälzpumpen in Pumpenwarmwasser-Heizungsanlagen konzipiert und ermöglicht eine einfache sowie universelle Montage, beispielsweise auf der Saugseite einer Umwälzpumpe.

Wo wird der IMI Heimeier Pumpen-Kugelhahn Globo P eingesetzt und wie wird er montiert?

Der IMI Heimeier Pumpen-Kugelhahn Globo P findet seine Anwendung in Pumpenwarmwasser-Heizungsanlagen und dient dem direkten Anschluss an Umwälzpumpen mit Rohrverschraubungen. Die Montage erfolgt einfach durch Aufschieben der Pumpenüberwurfmutter auf den Formflansch des Kugelhahnes. Der Viega Pressanschluss mit SC-Contur und volltragender Dichtfläche unterstützt eine sichere Installation. Eine universelle Anwendung ist möglich, beispielsweise auf der Saugseite einer Umwälzpumpe.

Welche Materialien und Konstruktionsmerkmale zeichnen den Globo P aus?

Gehäuse und Kugel des IMI Heimeier Pumpen-Kugelhahns Globo P bestehen aus korrosionsbeständigem, entzinkungsfreiem Rotguss. Das rohrförmige Gehäuse ist für eine durchlaufende Wärmedämmung konzipiert. Die Kugel verfügt über einen glatten Durchgang. Eine wartungsfreie Spindelabdichtung wird durch zwei O-Ringe realisiert, während die Kugelabdichtung durch Polytetrafluorethylen (PTFE)-Ringe erfolgt. Der Knebel aus schlagfestem Kunststoff ist auch bei wärmegedämmtem Gehäuse von außen bedienbar.

Welche technischen Spezifikationen sind für den Globo P relevant?

Der IMI Heimeier Pumpen-Kugelhahn Globo P ist für eine zulässige Betriebstemperatur von 120 °C ausgelegt und für einen Nenndruck von PN 16 geeignet. Er verfügt über eine gerade Ausführung mit Pressmuffen als Anschluss 1 und Anschluss 2. Der Nenndurchmesser für Anschluss 1 beträgt DN 32, und der Rohraußendurchmesser für beide Anschlüsse liegt bei 35 mm. Der Kugelhahn ist mit einem Volldurchgang ausgestattet.

Technische Daten

• Ausführung: gerade
• Anschlussart: Viega Pressanschluss (Pressmuffe)
• Anschlussmaß: 35 mm x 1 1/4"
• Nenndurchmesser Anschluss 1: DN 32
• Rohraußendurchmesser Anschluss 1: 35 mm
• Rohraußendurchmesser Anschluss 2: 35 mm
• Nenndruck: PN 16
• Zulässige Betriebstemperatur: 120 °C
• Werkstoff Gehäuse: Rotguss (Bronze, Rg 5)
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)

Der IMI Heimeier Pumpen-Kugelhahn Globo P aus Rotguss mit Viega Pressanschluss ist eine zuverlässige Komponente für Pumpenwarmwasser-Heizungsanlagen. Seine robuste Bauweise, die Korrosionsbeständigkeit und die wartungsfreie Abdichtung stellen eine langlebige Funktion sicher. Mit einer zulässigen Betriebstemperatur von 120 °C und einem Nenndruck von PN 16 ist dieser Kugelhahn eine bewährte Lösung für den direkten Anschluss an Umwälzpumpen.

Produktspezifikation

• Hersteller-Warengruppe: Rohrarmaturen
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 0622-35.000
• Ausführung: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Druckstufe Artikel: PN 10
• Mit Entleerungsventil: nein
• Rohraußendurchmesser Anschluss 1: 35
• Rohraußendurchmesser Anschluss 2: 35
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: ja
• Höhe Handgriff: 50
• Länge Handgriff: 81
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: Bronze
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Nenndurchmesser Anschluss 1: DN 32
• Fettfrei: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Bronze
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
