IMI Heimeier Pumpen-Kugelhahn Globo P-S, Viega Pressanschluss 28mm x 1", mit Schwerkraftbremse

IMI Heimeier Pumpen-Kugelhahn Globo P-S, Viega Pressanschluss 28mm x 1", mit Schwerkraftbremse

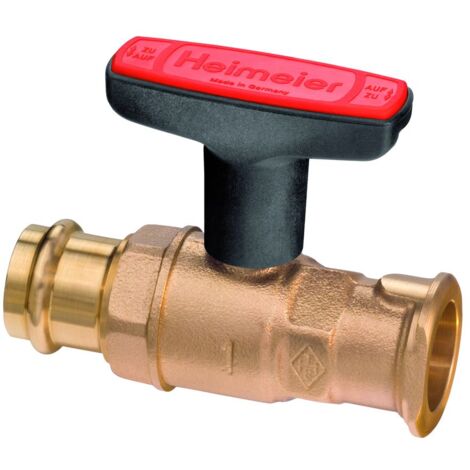

Der IMI Heimeier Pumpen-Kugelhahn Globo P-S ist ein robustes Bauteil aus Rotguss mit Viega Pressanschluss 28 mm x 1" und integrierter Schwerkraftbremse. Er ist speziell für den direkten Anschluss an Umwälzpumpen in Pumpenwarmwasser-Heizungsanlagen konzipiert. Die einfache Montage und universelle Anwendung ermöglichen den Einsatz beispielsweise auf der Druckseite einer Umwälzpumpe.

Welche Materialien und Konstruktionsmerkmale zeichnen den Pumpen-Kugelhahn aus?

Gehäuse und Kugel des Pumpen-Kugelhahns bestehen aus korrosionsbeständigem, entzinkungsfreiem Rotguss. Das rohrförmige Gehäuse ist für eine durchlaufende Wärmedämmung ausgelegt, während die Kugel einen glatten Durchgang bietet. Die Gehäusekonstruktion ist 2-teilig ausgeführt, was zur Stabilität und Langlebigkeit des Ventils beiträgt.

Wie ist die Dichtungstechnik und Bedienung des Kugelhahns gestaltet?

Eine wartungsfreie Spindelabdichtung wird durch zwei O-Ringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sichergestellt. Die Kugelabdichtung erfolgt mittels Polytetrafluorethylen (PTFE)-Ringen. Der Knebel aus schlagfestem Kunststoff verfügt über verdeckte Anschläge und ist auch bei wärmegedämmtem Gehäuse von außen bedienbar, was die Handhabung vereinfacht.

Welche Funktionen bietet die integrierte Schwerkraftbremse und der Anschluss?

Der IMI Heimeier Pumpen-Kugelhahn Globo P-S ist mit einer integrierten Schwerkraftbremse aus Kunststoff ausgestattet, die durch einen O-Ring abgedichtet ist. Diese arbeitet geräuscharm und ist von außen aufstellbar. Der Viega Pressanschluss verfügt über die SC-Contur und einen Formflansch mit volltragender Dichtfläche, was eine sichere und einfache Montage durch Aufschieben der Pumpenüberwurfmutter auf den Formflansch ermöglicht.

Technische Daten

• Nenndruck: PN 16
• Zulässige Betriebstemperatur: TB 90 Grd. C
• Anschluss 1 (Rohraußendurchmesser): 28 mm
• Anschluss 2 (Rohraußendurchmesser): 28 mm
• Nenndurchmesser Anschluss 1: DN 25
• Werkstoff des Gehäuses: Bronze (Rotguss)
• Material Kugel: Bronze
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Volldurchgang: ja
• Gehäusekonstruktion: 2-teilig

Der IMI Heimeier Pumpen-Kugelhahn Globo P-S bietet eine zuverlässige Lösung für Heizungsanlagen. Seine robuste Rotguss-Konstruktion, die wartungsfreie Dichtungstechnik und die integrierte, geräuscharme Schwerkraftbremse ermöglichen eine effiziente Funktion. Mit einem Nenndruck von PN 16 und einer zulässigen Betriebstemperatur von TB 90 Grd. C ist dieser Kugelhahn für anspruchsvolle Anwendungen ausgelegt und überzeugt durch seine einfache Montage mittels Viega Pressanschluss.

Produktspezifikation

• Hersteller-Warengruppe: Rohrarmaturen
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 0632-28.000
• Ausführung: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Druckstufe Artikel: PN 10
• Mit Entleerungsventil: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 28
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: ja
• Höhe Handgriff: 50
• Länge Handgriff: 81
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: Bronze
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Nenndurchmesser Anschluss 1: DN 25
• Fettfrei: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Bronze
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
