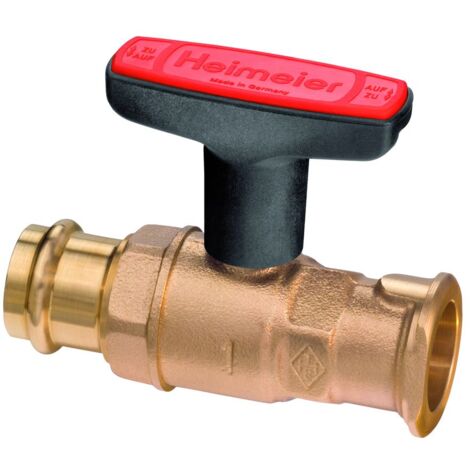

IMI Heimeier Pumpen-Kugelhahn Globo P-S, Viega Pressanschluss 35mm x 1 1/4", mit Schwerkraftbremse

IMI Heimeier Pumpen-Kugelhahn Globo P-S, Viega Pressanschluss 35mm x 1 1/4", mit Schwerkraftbremse

Der IMI Heimeier Pumpen-Kugelhahn Globo P-S ist eine robuste Armatur aus Rotguss, konzipiert für den direkten Anschluss an Umwälzpumpen in Pumpenwarmwasser-Heizungsanlagen. Mit integrierter Schwerkraftbremse und Viega Pressanschluss bietet dieser Kugelhahn eine zuverlässige Lösung, insbesondere für die Druckseite einer Umwälzpumpe. Die einfache Montage ohne Spezialwerkzeug und die universelle Anwendungsmöglichkeit zeichnen dieses Produkt aus.

Wofür ist der IMI Heimeier Globo P-S konzipiert?

Der IMI Heimeier Pumpen-Kugelhahn Globo P-S ist speziell für den Einsatz in Pumpenwarmwasser-Heizungsanlagen vorgesehen. Er ermöglicht den direkten Anschluss an Umwälzpumpen mit Rohrverschraubungen. Durch seine universelle Anwendungsmöglichkeit kann der Globo P-S auf der Saugseite und insbesondere auf der Druckseite einer Umwälzpumpe eingesetzt werden.

Welche Materialien und Konstruktionsmerkmale zeichnen den Kugelhahn aus?

Das Gehäuse und die Kugel des Pumpen-Kugelhahnes bestehen aus korrosionsbeständigem, entzinkungsfreiem Rotguss, was eine hohe Langlebigkeit sicherstellt. Das rohrförmige Gehäuse ist für eine durchlaufende Wärmedämmung ausgelegt. Die Kugel verfügt über einen glatten Durchgang, der einen optimalen Fluss ermöglicht. Die Spindelabdichtung ist wartungsfrei und wird durch zwei O-Ringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) realisiert, während die Kugelabdichtung durch Polytetrafluorethylen (PTFE)-Ringe erfolgt.

Wie funktioniert die integrierte Schwerkraftbremse?

Der IMI Heimeier Pumpen-Kugelhahn Globo P-S ist mit einer integrierten Schwerkraftbremse ausgestattet. Diese besteht aus Kunststoff und wird durch einen O-Ring abgedichtet. Die Schwerkraftbremse arbeitet geräuscharm und kann von außen aufgestellt werden, was eine flexible Anpassung an die Betriebsbedingungen ermöglicht.

Wie erfolgt die Montage und Bedienung?

Die Montage des Pumpen-Kugelhahnes gestaltet sich einfach, da die Pumpenüberwurfmutter auf den Formflansch aufgeschoben wird und kein Spezialwerkzeug erforderlich ist. Der Anschluss erfolgt über einen Viega Pressanschluss mit SC-Contur und einem Formflansch mit volltragender Dichtfläche. Die Bedienung erfolgt über einen Knebel aus schlagfestem Kunststoff, dessen Anschläge verdeckt sind. Der Knebel ist auch bei wärmegedämmtem Gehäuse von außen bedienbar. Der Kugelhahn ist in gerader Ausführung mit Volldurchgang konzipiert.

Technische Daten

• Typ: Globo P-S
• Ausführung: Pressanschluss-Flansch 35 mm x 1 1/4"
• Nenndurchmesser Anschluss 1: DN 32
• Rohraußendurchmesser Anschluss 1: 35 mm
• Nenndruck: PN 16
• Zulässige Betriebstemperatur: 90 °C
• Werkstoff des Gehäuses: Rotguss
• Material Kugel: Rotguss
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Volldurchgang: ja

Der IMI Heimeier Pumpen-Kugelhahn Globo P-S bietet eine langlebige und wartungsarme Lösung für Heizungsanlagen. Gefertigt aus korrosionsbeständigem Rotguss und ausgestattet mit einer integrierten, geräuscharmen Schwerkraftbremse, ermöglicht er eine sichere Funktion. Mit einem Nenndruck von PN 16 und einer zulässigen Betriebstemperatur von 90 °C ist dieser Kugelhahn für anspruchsvolle Anwendungen geeignet und überzeugt durch seinen Viega Pressanschluss und den Volldurchgang.

Produktspezifikation

• Hersteller-Warengruppe: Rohrarmaturen
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 0632-35.000
• Ausführung: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Druckstufe Artikel: PN 10
• Mit Entleerungsventil: nein
• Rohraußendurchmesser Anschluss 1: 35
• Rohraußendurchmesser Anschluss 2: 35
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: ja
• Höhe Handgriff: 50
• Länge Handgriff: 81
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: Bronze
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Nenndurchmesser Anschluss 1: DN 32
• Fettfrei: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Bronze
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
