Allgemeine Beschreibung

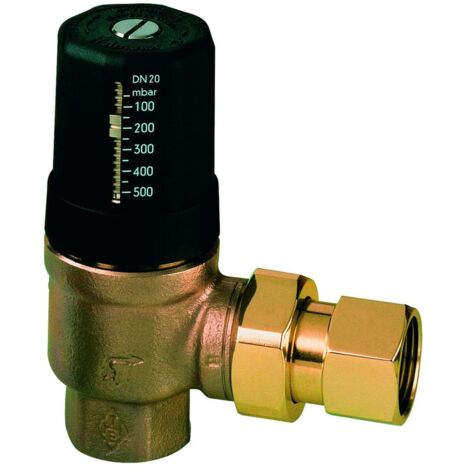

Das IMI Heimeier Differenzdruck-Überströmventil Hydrolux mit Anschlussverschraubung DN 20 ist ein proportional arbeitendes, differenzdruckgesteuertes Ventil, das für den Einbau in Pumpen-Heizungsanlagen konzipiert ist. Es bietet einen Einstellbereich von 5-50 kPa (entspricht 50-500 mbar) und zeichnet sich durch höchste Ansprechgenauigkeit, eine geräuscharme, strömungsgünstige Konstruktion sowie eine stufenlose, gegen unbeabsichtigte Verstellung gesicherte Einstellung aus. Das Ventilgehäuse besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und sorgt für eine zuverlässige Druckregelung in Heizungsanlagen.Technische daten
- Nenndurchmesser: 3/4 Zoll (20)
- Einstellwert: 50 - 500 mbar
- Werksseitig voreingestellt: 200 mbar
- Zul. Betriebstemperatur: TB 120 °C
- Zul. Betriebsüberdruck: PB 10 bar
- Mediumtemperatur (Dauerbetrieb): -10 - 120 °C
- Druckstufe: PN 10
- Werkstoff Gehäuse: Bronze
- Werkstoffgüte: Bronze, zinkfrei (90/10)
- Anschlussart: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
Kompatibilität und Zubehör
- 1x IMI Heimeier Differenzdruck-Überströmventil Hydrolux
- 1x Anschlussverschraubung
Installation
Für die Installation des Ventils ist kein Spezialwerkzeug erforderlich. Die direkt ablesbare Einstellskala ermöglicht eine präzise Anpassung des Differenzdrucks, der stufenlos und gegen unbeabsichtigte Verstellung gesichert ist.
Anwendung
Das IMI Heimeier Hydrolux Ventil ist für anspruchsvolle Betriebsbedingungen in Heizungsanlagen konzipiert und trägt zur Effizienz und Stabilität des Heizungssystems bei.
