Allgemeine Beschreibung

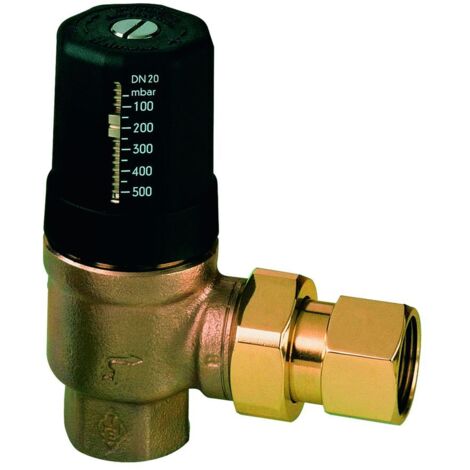

Das IMI Heimeier Differenzdruck-Überströmventil Hydrolux mit Innengewinde DN 20 ist ein hochpräzises, proportional arbeitendes Ventil, das für den Einsatz in Pumpen-Heizungsanlagen konzipiert wurde. Es zeichnet sich durch eine geräuscharme und strömungsgünstige Konstruktion aus und bietet eine direkt ablesbare Einstellskala für eine einfache Handhabung.Technische daten
- Nenndurchmesser: DN 20 (3/4 Zoll)
- Anschluss: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
- Werkstoff des Gehäuses: Bronze (Rotguß, zinkfrei 90/10)
- Einstellbereich: 5 - 50 kPA (50 - 500 mbar)
- Werkseinstellung: 200 mbar
- Druckstufe: PN 10
- Zulässiger Betriebsüberdruck: 10 bar
- Zulässige Betriebstemperatur: bis 120 °C
- Mediumtemperatur (Dauerbetrieb): -10 - 120 °C
Kompatibilität und Zubehör
- Geeignet für Pumpen-Heizungsanlagen
Installation
- Einfacher Einbau in bestehende Systeme ohne Spezialwerkzeug
Anwendung
- Regulierung des Differenzdrucks in Heizungsanlagen
- Optimierung der Strömungsverhältnisse
