Allgemeine Beschreibung

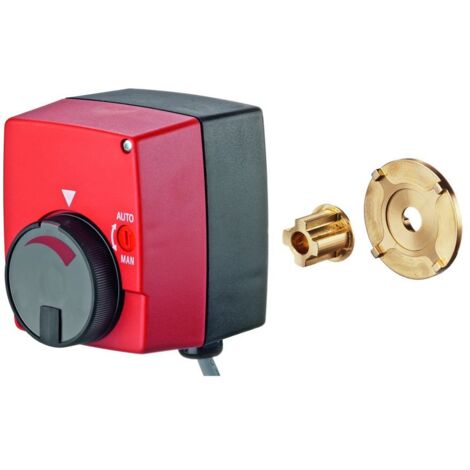

Der IMI Heimeier Dreh-Stellantrieb M 106 ist ein zuverlässiger Stellantrieb, der speziell für Globo Kugelhähne von DN 10 bis DN 32 entwickelt wurde. Er ermöglicht eine einfache nachträgliche Montage durch den Austausch des Globo Bedienungsknebels und ist ideal für die Auf/Zu-Regelung in Heizungs- oder Trinkwasseranlagen. Der Stellantrieb ist auch für Kugelhähne mit Wärmedämmschale geeignet.Technische daten
- Spannung: 230 V AC (+6%/-10%)
- Frequenz: 50/60 Hz (+5%/-5%)
- Leistungsaufnahme: 3,5 VA
- Eingangssignal: 3-Punkt
- Schutzart: IP 43
- Stellzeit: 130 s (bei 50 Hz/90°)
- Drehmoment: 8 Nm
- Kabel: 1,5 m (flexibel), dreiadrig (0,75 mm²) mit Aderendhülsen
- Mediumtemperatur: max. 80 °C
- Umgebungstemperatur: 0 °C bis 50 °C
- Betriebsart: S4-50% ED c/h 1200, EN 60034-1
Kompatibilität und Zubehör
- Geeignet für Globo Kugelhähne von DN 10 bis DN 32
- Adapter für Heimeier Globo Kugelhähne
- Handrad zur Handnotbetätigung
Installation
- Einfacher Austausch des Globo Bedienungsknebels für die Montage
- Kein Spezialwerkzeug erforderlich
Anwendung
- Auf/Zu-Regelung in Heizungsanlagen
- Auf/Zu-Regelung in Trinkwasseranlagen
