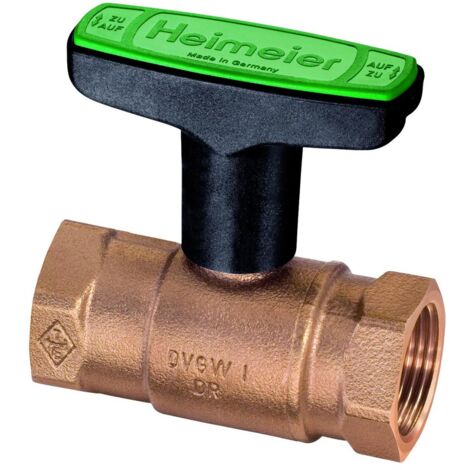

IMI Heimeier Trinkwasserkugelhahn Globo D, Innengewinde, DN 32

IMI Heimeier Trinkwasserkugelhahn Globo D, Innengewinde, DN 32

Der IMI Heimeier Trinkwasserkugelhahn Globo D Innengewinde, DN 32, ist ein vielseitiges Absperrorgan aus korrosionsbeständigem, entzinkungsfreiem Rotguss. Er ist speziell für den Einsatz in Trinkwasseranlagen konzipiert und ermöglicht dank der geringen Ausladung seines Knebels eine platzsparende Montage, ideal für die Anordnung nebeneinander auf Verteilern.

Welche Materialien und Konstruktionsmerkmale zeichnen den Globo D aus?

Das Gehäuse und die Kugel des Globo D bestehen aus korrosionsbeständigem und entzinkungsfreiem Rotguss (Bronze Rg 5), was eine hohe Langlebigkeit in Trinkwasserinstallationen sicherstellt. Das rohrförmige Gehäuse ist für eine durchlaufende Wärmedämmung konzipiert. Die Kugel verfügt über einen glatten Durchgang, der einen Volldurchgang ermöglicht. Die Spindelabdichtung erfolgt durch zwei O-Ringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM), während die Kugelabdichtung durch Polytetrafluorethylen (PTFE)-Ringe realisiert wird. Die Spindel selbst ist ebenfalls aus Bronze gefertigt.

Wie erfolgt die Bedienung und Installation des Kugelhahns?

Die Bedienung des Kugelhahns erfolgt über einen robusten Kunststoffknebel, dessen Anschläge verdeckt sind. Dieser Knebel ist auch bei einem wärmegedämmten Gehäuse von außen gut bedienbar. Der Anschluss erfolgt über ein Innengewinde zylindrisch (BSPP), passend für Gewinderohre. Die Ausführung ist gerade und ermöglicht einen Volldurchgang. Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche technischen Spezifikationen sind für den Globo D relevant?

Der IMI Heimeier Trinkwasserkugelhahn Globo D ist für eine zulässige Betriebstemperatur von bis zu 120 °C ausgelegt. Der Nenndruck beträgt PN 16. Die Nenndurchmesser der Anschlüsse 1 und 2 betragen jeweils 1 1/4 Zoll (32).

Technische Daten

• Nennweite (DN): DN 32
• Anschlussart: Innengewinde zylindrisch (BSPP)
• Ausführung: gerade
• Volldurchgang: ja
• Werkstoff Gehäuse: Bronze (Rg 5)
• Material Kugel: Bronze
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Spindel: Bronze
• Zul. Betriebstemperatur: 120 °C
• Nenndruck: PN 16

Der IMI Heimeier Trinkwasserkugelhahn Globo D DN 32 ist eine zuverlässige Absperrlösung für Trinkwasseranlagen. Gefertigt aus korrosionsbeständigem Rotguss, mit einer zulässigen Betriebstemperatur von 120 °C und einem Nenndruck von PN 16, bietet dieser Kugelhahn eine sichere Funktion und einfache Handhabung. Seine kompakte Bauweise und die Möglichkeit der Montage auf Verteilern machen ihn zu einer praktischen Wahl.

Produktspezifikation

• Hersteller-Warengruppe: Rohrarmaturen
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 0670-05.000
• Ausführung: gerade
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Druckstufe Artikel: PN 10
• Nenndurchmesser Anschluss 2: 1 1/4 Zoll (32)
• Mit Entleerungsventil: nein
• Rohraußendurchmesser Anschluss 1: 32
• Rohraußendurchmesser Anschluss 2: 32
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: ja
• Höhe Handgriff: 50
• Länge Handgriff: 81
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: Bronze
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Nenndurchmesser Anschluss 1: 1 1/4 Zoll (32)
• Fettfrei: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Bronze
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Trinkwasserkonform nach UBA: Ja
