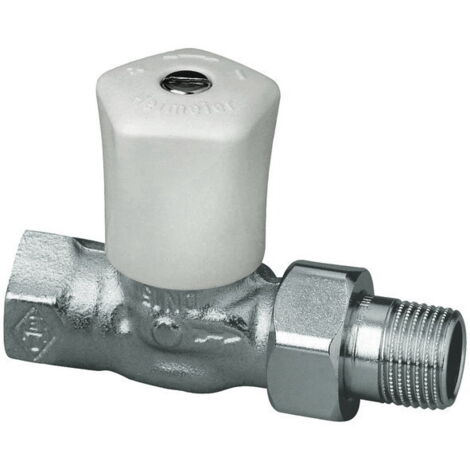

IMI Heimeier Regulierventil Mikrotherm Durchgangsform, DN 20, Rotguss vernickelt

IMI Heimeier Regulierventil Mikrotherm Durchgangsform, DN 20, Rotguss vernickelt

Das Regulierventil Mikrotherm von IMI Heimeier ist ein Heizkörper-Regulierventil mit Voreinstellung für den hydraulischen Abgleich. Das Durchgangsmodell DN 20 mit Rotguß vernickelt und weißem Handrad eignet sich für Pumpenwarmwasser-Heizungsanlagen sowie Schwerkraft- oder Niederdruck-Dampfanlagen und ist für Einrohr- und Zweirohrsysteme ausgelegt.

Wie ermöglicht das Ventil den hydraulischen Abgleich?

Das IMI Heimeier Regulierventil Mikrotherm ermöglicht den hydraulischen Abgleich durch eine präzise Voreinstellung. Dies wird durch die nichtsteigende Doppelspindel in Kombination mit dem Mikrotherm-Regulierkegel und einer Hubbegrenzung realisiert. Die Spindel ist mit einer doppelten O-Ring-Abdichtung ausgestattet.

Welche Materialeigenschaften und Dichttechnik zeichnen das Ventil aus?

Das Gehäuse des Regulierventils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguß, der zusätzlich vernickelt ist. Die nichtsteigende Spindel besitzt eine doppelte O-Ring-Abdichtung. Ein Tandem-Kegel mit Metall- und O-Ring-Abdichtung sorgt für eine hohe Dichtigkeit.

Welche Anschlussmöglichkeiten und Betriebsparameter sind gegeben?

Der Anschluss des Ventils erfolgt über ein Innengewinde, das für Gewinderohre oder in Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohre geeignet ist. Die Einbaumaße entsprechen der DIN 3841 Teil 1. Das Ventil ist für eine zulässige Betriebstemperatur von TB 120 °C und einen zulässigen Betriebsüberdruck von PB 10 bar ausgelegt. Für Niederdruckdampf gilt 110 °C / 0,5 bar. Es ist sowohl für Einrohrsysteme als auch für Zweirohrsysteme geeignet. Die Form ist gerade als Durchgangsform.

Welche weiteren Funktionen bietet das Regulierventil?

Das Regulierventil verfügt über eine manuelle Bedienung mittels eines weißen Handrades. Es ist möglich, das Ventil mit einem entsprechenden Montagegerät in ein Thermostatventil umzurüsten. Für die Installation ist kein Spezialwerkzeug erforderlich. Der Kvs-Wert des Ventils beträgt 3,1. Die Voreinstellung erfolgt ohne Schlagdämpfer.

Technische Daten

• Nennweite: DN 20 (3/4")
• Ventilform: Durchgangsform, gerade
• Einbaumaße: nach DIN 3841 Teil 1
• Werkstoff Gehäuse: Rotguß
• Oberflächenschutz: vernickelt
• Bedienung: manuell
• Zulässige Betriebstemperatur: TB 120 °C
• Zulässiger Betriebsüberdruck: PB 10 bar
• Kvs-Wert: 3,1
• Voreinstellung: Vorab einstellbar (ohne Schlagdämpfer)

Das IMI Heimeier Regulierventil Mikrotherm in Durchgangsform bietet eine zuverlässige Lösung für den hydraulischen Abgleich in Heizungsanlagen. Mit seiner robusten Bauweise aus Rotguß vernickelt, der Nennweite DN 20 (3/4 Zoll) und der präzisen Voreinstellung über Doppelspindel und Hubbegrenzung stellt es eine langlebige und effiziente Komponente dar. Es ist für Betriebstemperaturen bis TB 120 °C und Betriebsüberdrücke bis PB 10 bar ausgelegt und eignet sich für Einrohr- und Zweirohrsysteme.

Produktspezifikation

• Hersteller-Warengruppe: Regulierventile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 0122-03.500
• Ausführung: Schlussstück/Innengewinde
• Form: gerade
• Oberflächenschutz: vernickelt
• Farbe des Knopfes: weiß
• Werkstoff des Gehäuses: Bronze
• Bedienung: manuelle Bedienung
• Automatische Durchflussregelung: nein
• Mit Staubkappe: nein
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: ja
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 3/4 Zoll (20)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Vorab einstellbar: ja
• Kvs-Wert: 3,1
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: nein
• Mit gebogenem Schlussstück: nein
