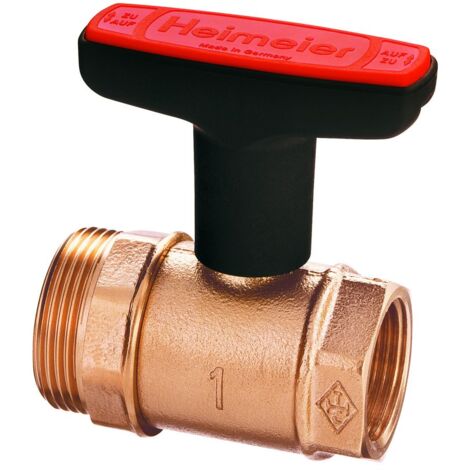

IMI Heimeier Heizungskugelhahn Globo H Außen-/Innengewinde, DN 32

IMI Heimeier Heizungskugelhahn Globo H, Außengewinde / Innengewinde, DN 32

Der IMI HEIMEIER Heizungskugelhahn Globo H mit Außen-/Innengewinde ist ein vielseitiges Absperrorgan aus korrosionsbeständigem, entzinkungsfreiem Rotguss. Er wurde speziell für den Einsatz in Pumpenwarmwasser-Heizungsanlagen konzipiert. Mit seinem Nenndurchmesser von DN 32 und der geringen Ausladung des Knebels eignet sich der Globo H ideal für die platzsparende und fachgerechte Montage, beispielsweise nebeneinander auf Verteilern.

Welche Eigenschaften zeichnen den Globo H aus?

Der Globo H Heizungskugelhahn von IMI Heimeier verfügt über ein rohrförmiges Gehäuse, das für eine durchlaufende Wärmedämmung ausgelegt ist. Die Kugel ist mit einem glatten Durchgang versehen, was einen optimalen Fluss ermöglicht. Eine wartungsfreie Spindelabdichtung wird durch zwei O-Ringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sichergestellt, während die Kugelabdichtung durch Polytetrafluorethylen (PTFE)-Ringe realisiert ist. Die Spindel und Kugel sind aus Bronze gefertigt, das Gehäuse aus Bronze (Rotguss, Werkstoffgüte Rg 5).

Wie erfolgt die Bedienung und welche Anschlüsse sind verfügbar?

Die Bedienung des Kugelhahns erfolgt über einen Knebel aus schlagfestem Kunststoff, dessen Anschläge verdeckt sind. Dieser Knebel ist auch bei wärmegedämmtem Gehäuse von außen bedienbar. Der Anschluss erfolgt über ein Außen-/Innengewinde. Anschluss 1 ist ein Innengewinde zylindrisch (BSPP), Anschluss 2 ein Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1). Die Ausführung ist gerade. Der Nenndurchmesser für beide Anschlüsse beträgt 1 1/4 Zoll (32). Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche Betriebsdaten sind für den Globo H relevant?

Für den IMI Heimeier Globo H ist eine zulässige Betriebstemperatur von 120 °C angegeben. Der Nenndruck beträgt PN 16. Zusätzlich wird eine Druckstufe von PN 10 für den Artikel genannt. Der Kugelhahn ist mit Volldurchgang ausgeführt.

Technische Daten

• Nenndurchmesser Anschluss 1: 1 1/4 Zoll (32)
• Nenndurchmesser Anschluss 2: 1 1/4 Zoll (32)
• Zulässige Betriebstemperatur: 120 °C
• Nenndruck: PN 16
• Druckstufe Artikel: PN 10
• Werkstoff Gehäuse: Bronze (Rotguss, Rg 5)
• Material Kugel: Bronze
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Volldurchgang: ja

Der IMI HEIMEIER Heizungskugelhahn Globo H ist eine zuverlässige und langlebige Lösung für Pumpenwarmwasser-Heizungsanlagen. Gefertigt aus korrosionsbeständigem Rotguss und ausgestattet mit einer wartungsfreien Spindelabdichtung, ist dieser Kugelhahn für Betriebstemperaturen bis 120 °C und einen Nenndruck von PN 16 ausgelegt. Mit seinem Nenndurchmesser von DN 32 und dem Volldurchgang ermöglicht er eine effiziente Absperrung und einfache Installation.

Produktspezifikation

• Hersteller-Warengruppe: Rohrarmaturen
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 0601-05.000
• Ausführung: gerade
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Druckstufe Artikel: PN 10
• Nenndurchmesser Anschluss 2: 1 1/4 Zoll (32)
• Mit Entleerungsventil: nein
• Rohraußendurchmesser Anschluss 1: 40
• Rohraußendurchmesser Anschluss 2: 32
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: ja
• Höhe Handgriff: 50
• Länge Handgriff: 81
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: Bronze
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Nenndurchmesser Anschluss 1: 1 1/4 Zoll (32)
• Fettfrei: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Bronze
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
