IMI Heimeier Pumpen-Kugelhahn Globo P, Anschluss 1 1/4" x 1"

IMI Heimeier Pumpen-Kugelhahn Globo P, Anschluss 1 1/4" x 1"

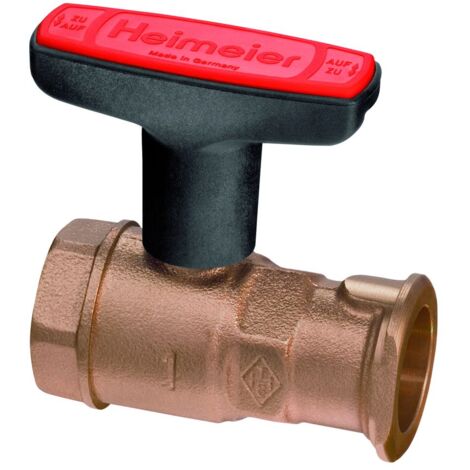

Der IMI Heimeier Pumpen-Kugelhahn Globo P ist ein robuster Kugelhahn aus Rotguss, konzipiert für den direkten Anschluss an Umwälzpumpen in Pumpenwarmwasser-Heizungsanlagen. Mit seinen Anschlüssen von 1 1/4 Zoll und 1 Zoll ermöglicht er eine einfache Montage und universelle Anwendung, beispielsweise auf der Saugseite einer Umwälzpumpe.

Wofür wird der IMI Heimeier Pumpen-Kugelhahn Globo P eingesetzt?

Der Pumpen-Kugelhahn Globo P von IMI Heimeier findet seinen Einsatz in Pumpenwarmwasser-Heizungsanlagen. Er ist speziell für den direkten Anschluss an Umwälzpumpen mit Rohrverschraubungen vorgesehen. Die Konstruktion erlaubt eine universelle Anwendung, beispielsweise als Globo P auf der Saugseite und Globo P-S mit Schwerkraftbremse auf der Druckseite einer Umwälzpumpe. Die Montage gestaltet sich unkompliziert, da die Pumpenüberwurfmutter einfach auf den Formflansch des Kugelhahnes aufgeschoben wird. Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche Materialien und Konstruktionsmerkmale zeichnen den Globo P aus?

Das Gehäuse und die Kugel des IMI Heimeier Pumpen-Kugelhahns bestehen aus korrosionsbeständigem, entzinkungsfreiem Rotguss (Bronze Rg 5). Das rohrförmige Gehäuse ist für eine durchlaufende Wärmedämmung ausgelegt. Die Kugel verfügt über einen glatten Durchgang, was einem Volldurchgang entspricht. Eine wartungsfreie Spindelabdichtung wird durch zwei O-Ringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sichergestellt, während die Kugelabdichtung durch Polytetrafluorethylen (PTFE)-Ringe erfolgt. Der Knebel aus schlagfestem Kunststoff ist auch bei wärmegedämmtem Gehäuse von außen bedienbar. Der Anschluss erfolgt über ein Innengewinde für Gewinderohr und einen Formflansch mit volltragender Dichtfläche.

Technische Daten

• Anschluss 1: 1 1/4 Zoll Innengewinde (BSPP)
• Anschluss 2: 1 Zoll Innengewinde (BSPP)
• Nenndruck: PN 16
• Zulässige Betriebstemperatur: 120 °C
• Werkstoff Gehäuse: Rotguss (Bronze Rg 5)
• Werkstoff Kugel: Bronze
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Volldurchgang: Ja

Der IMI Heimeier Pumpen-Kugelhahn Globo P bietet eine zuverlässige Lösung für Heizungsanlagen. Seine Konstruktion aus entzinkungsfreiem Rotguss und die wartungsfreien Dichtungen aus EPDM und PTFE ermöglichen eine lange Lebensdauer und hohe Betriebssicherheit. Mit einem Nenndruck von PN 16 und einer zulässigen Betriebstemperatur von 120 °C ist dieser Kugelhahn für anspruchsvolle Anwendungen geeignet und überzeugt durch seine einfache Handhabung und Montage.

Produktspezifikation

• Hersteller-Warengruppe: Rohrarmaturen
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 0620-45.000
• Ausführung: gerade
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Druckstufe Artikel: PN 10
• Mit Entleerungsventil: nein
• Rohraußendurchmesser Anschluss 1: 32
• Rohraußendurchmesser Anschluss 2: 25
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: ja
• Höhe Handgriff: 50
• Länge Handgriff: 81
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: Bronze
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Nenndurchmesser Anschluss 1: 1 1/4 Zoll (32)
• Fettfrei: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Bronze
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
