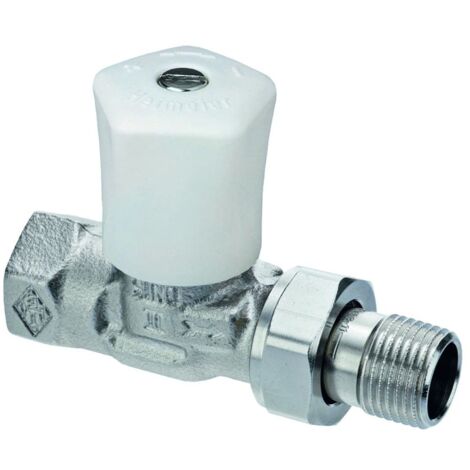

IMI Heimeier Regulierventil Mikrotherm Durchgangsform, DN 10, Rotguß vernickelt

IMI Heimeier Regulierventil Mikrotherm Durchgangsform, DN 10, Rotguss vernickelt

Das IMI HEIMEIER Regulierventil Mikrotherm in Durchgangsform, gefertigt aus Rotguß vernickelt, ist ein Heizkörper-Regulierventil mit Voreinstellung. Es ist konzipiert für den Einsatz in Pumpenwarmwasser-Heizungsanlagen, Schwerkraft- oder Niederdruck-Dampfanlagen und ermöglicht den hydraulischen Abgleich.

Wie ermöglicht das Mikrotherm Regulierventil den hydraulischen Abgleich?

Das Mikrotherm Regulierventil verfügt über eine nichtsteigende Doppelspindel mit einem Mikrotherm-Regulierkegel. Diese Konstruktion ermöglicht den hydraulischen Abgleich durch eine präzise Voreinstellung und Hubbegrenzung. Die Voreinstellung erfolgt ohne Schlagdämpfer.

Welche technischen Eigenschaften zeichnen das Ventil aus?

Das Gehäuse des Heizkörper-Regulierventils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguß (Bronze) und ist vernickelt. Es entspricht den Einbaumaßen nach DIN 3841 Teil 1. Die Spindel ist nichtsteigend und mit doppelter O-Ring-Abdichtung ausgestattet. Ein Tandem-Kegel mit Metall- und O-Ring-Abdichtung sowie ein weißes Handrad für die manuelle Bedienung sind weitere Merkmale.

Für welche Anschlüsse und Systeme ist das Ventil geeignet?

Der Anschluss erfolgt über ein Innengewinde, passend für Gewinderohr. In Verbindung mit Klemmverschraubungen ist auch der Anschluss an Kupfer- oder Präzisionsstahlrohr möglich. Die Nennweite beträgt DN 10 (3/8 Zoll). Das Ventil ist sowohl für Einrohrsysteme als auch für Zweirohrsysteme geeignet.

Welche Betriebsbedingungen sind zu beachten?

Das Regulierventil ist für eine zulässige Betriebstemperatur von bis zu 120 °C und einen zulässigen Betriebsüberdruck von 10 bar ausgelegt. Für Niederdruckdampfanlagen sind Werte von 110 °C bei 0,5 bar angegeben. Der Kvs-Wert beträgt 1,17.

Ist das Ventil umrüstbar?

Das Ventil ist mit einem Montagegerät in ein Thermostatventil umrüstbar. Hierfür ist kein Spezialwerkzeug erforderlich. Es ist jedoch nicht thermostatisch vorbereitet, was bedeutet, dass die Umrüstung eine separate Komponente erfordert.

Technische Daten

• Nennweite: DN 10 (3/8 Zoll)
• Werkstoff des Gehäuses: Rotguß (Bronze)
• Oberflächenschutz: vernickelt
• Bedienung: manuell
• Vorab einstellbar: ja
• Geeignet für Einrohrsystem: ja
• Geeignet für Zweirohrsystem: ja
• Zul. Betriebstemperatur: 120 °C
• Zul. Betriebsüberdruck: 10 bar
• Kvs-Wert: 1,17

Das IMI HEIMEIER Regulierventil Mikrotherm in DN 10 bietet eine zuverlässige Lösung für die manuelle Heizkörper-Regulierung und den hydraulischen Abgleich in verschiedenen Heizungsanlagen. Gefertigt aus Rotguß und vernickelt, ist es für Betriebstemperaturen bis 120 °C und Betriebsüberdrücke bis 10 bar ausgelegt. Mit einem Kvs-Wert von 1,17 und der Möglichkeit zur Umrüstung in ein Thermostatventil stellt es eine flexible Komponente dar.

Produktspezifikation

• Hersteller-Warengruppe: Regulierventile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 0122-01.500
• Ausführung: Schlussstück/Außengewinde
• Form: rechtwinklig
• Oberflächenschutz: vernickelt
• Farbe des Knopfes: weiß
• Werkstoff des Gehäuses: Bronze
• Bedienung: manuelle Bedienung
• Automatische Durchflussregelung: nein
• Mit Staubkappe: nein
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: ja
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 3/8 Zoll (10)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Vorab einstellbar: ja
• Kvs-Wert: 1,17
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: nein
• Mit gebogenem Schlussstück: nein
