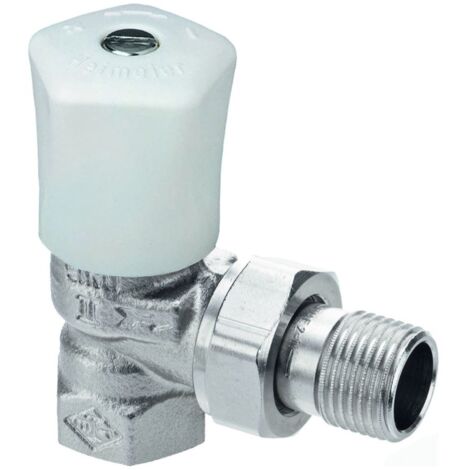

IMI Heimeier Regulierventil Mikrotherm Eckform, DN 25, Rotguß vernickelt

IMI Heimeier Regulierventil Mikrotherm Eckform, DN 25, Rotguss vernickelt

Das IMI Heimeier Regulierventil Mikrotherm in Eckform, DN 25, aus Rotguß vernickelt, ist ein Heizkörper-Regulierventil mit präziser Voreinstellung für den hydraulischen Abgleich. Es ist vielseitig einsetzbar in Pumpenwarmwasser-Heizungsanlagen, Schwerkraft- oder Niederdruck-Dampfanlagen und eignet sich für Einrohr- sowie Zweirohrsysteme.

Welche Konstruktionsmerkmale zeichnen das Mikrotherm Regulierventil aus?

Das Gehäuse des IMI Heimeier Mikrotherm Regulierventils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguß und ist vernickelt. Die Einbaumaße entsprechen der DIN 3841 Teil 1. Eine nichtsteigende Doppelspindel mit nachziehbarer Stopfbuchspackung und Hubbegrenzung sorgt für die Voreinstellung. Der Tandem-Kegel ist mit einer Metall- und O-Ring-Abdichtung ausgestattet. Der Anschluss erfolgt über ein Innengewinde für Gewinderohr.

Für welche Heizungssysteme ist das Ventil geeignet?

Das Regulierventil ist für den Einsatz in Pumpenwarmwasser-Heizungsanlagen, Schwerkraft- oder Niederdruck-Dampfanlagen konzipiert. Es ist sowohl für Einrohrsysteme als auch für Zweirohrsysteme geeignet. Die zulässige Betriebstemperatur beträgt bis zu 120 °C bei einem Betriebsüberdruck von 10 bar. Im Niederdruckdampfbetrieb kann es bei 110 °C und 0,5 bar eingesetzt werden.

Wie erfolgt die Voreinstellung und Bedienung?

Die nichtsteigende Doppelspindel mit dem Mikrotherm-Regulierkegel ermöglicht den hydraulischen Abgleich durch präzise Voreinstellung. Diese erfolgt über die Doppelspindel und Hubbegrenzung. Die manuelle Bedienung erfolgt über ein weißes Handrad. Eine besondere Flexibilität bietet die Möglichkeit, das Ventil mit einem Montagegerät in ein Thermostatventil umzurüsten.

Technische Daten

• Nennweite: DN 25 (1")
• Ausführung: Eckform, rechtwinklig
• Werkstoff Gehäuse: Rotguß, vernickelt
• Kvs-Wert: 6,6
• Zulässige Betriebstemperatur: 120 °C
• Zulässiger Betriebsüberdruck: 10 bar
• Niederdruckdampf: 110 °C / 0,5 bar
• Einbaumaße: nach DIN 3841 Teil 1
• Bedienung: manuelle Bedienung
• Voreinstellung: ja

Das IMI Heimeier Regulierventil Mikrotherm in Eckform, DN 25, aus vernickeltem Rotguß, bietet eine zuverlässige Lösung für die Heizungsinstallation. Mit seiner präzisen Voreinstellung und einem Kvs-Wert von 6,6 ermöglicht es einen effizienten hydraulischen Abgleich. Die robuste Konstruktion und die Eignung für hohe Betriebstemperaturen bis 120 °C und Drücke bis 10 bar unterstreichen die Leistungsfähigkeit dieses Ventils.

Produktspezifikation

• Hersteller-Warengruppe: Regulierventile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 0121-04.500
• Ausführung: Schlussstück/Außengewinde
• Form: rechtwinklig
• Oberflächenschutz: vernickelt
• Farbe des Knopfes: weiß
• Werkstoff des Gehäuses: Bronze
• Bedienung: manuelle Bedienung
• Automatische Durchflussregelung: nein
• Mit Staubkappe: nein
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: ja
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 1 Zoll (25)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Vorab einstellbar: ja
• Kvs-Wert: 6,6
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: nein
• Mit gebogenem Schlussstück: nein
